kotły na pellet 5 KLASY & ECODESGIN
Kotły grzewcze

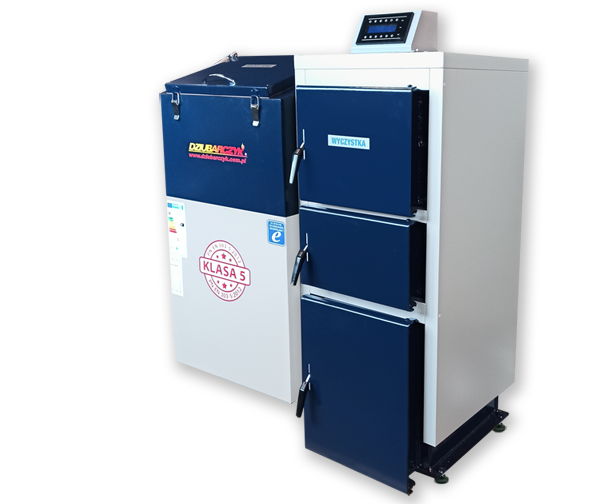

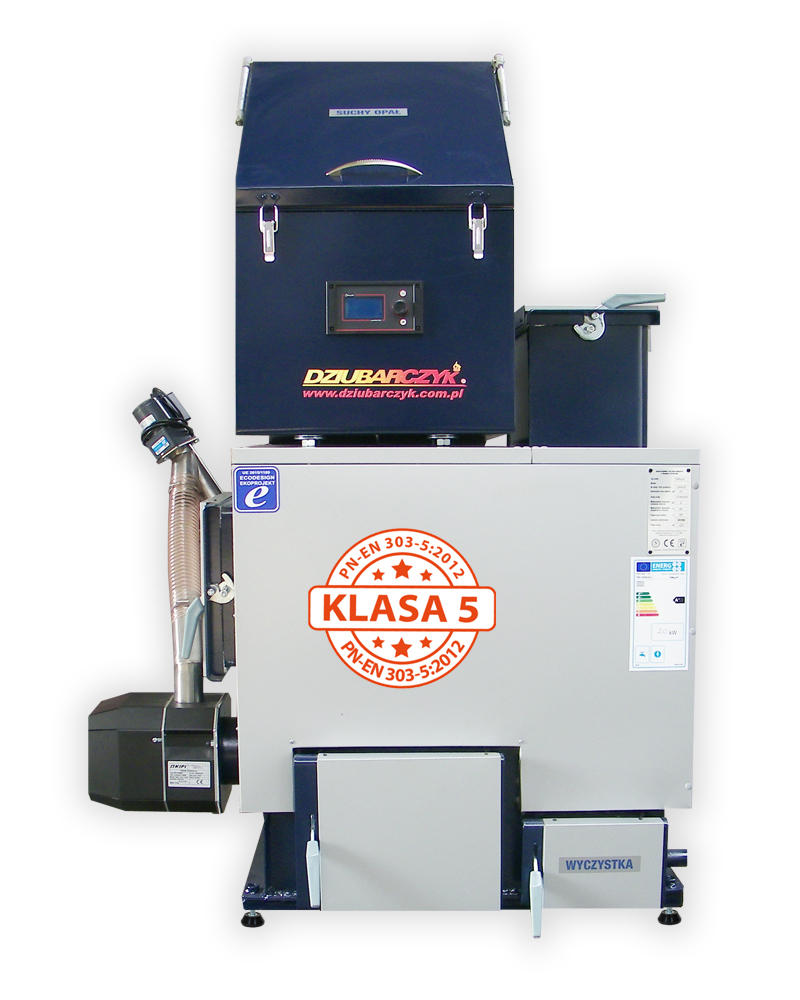

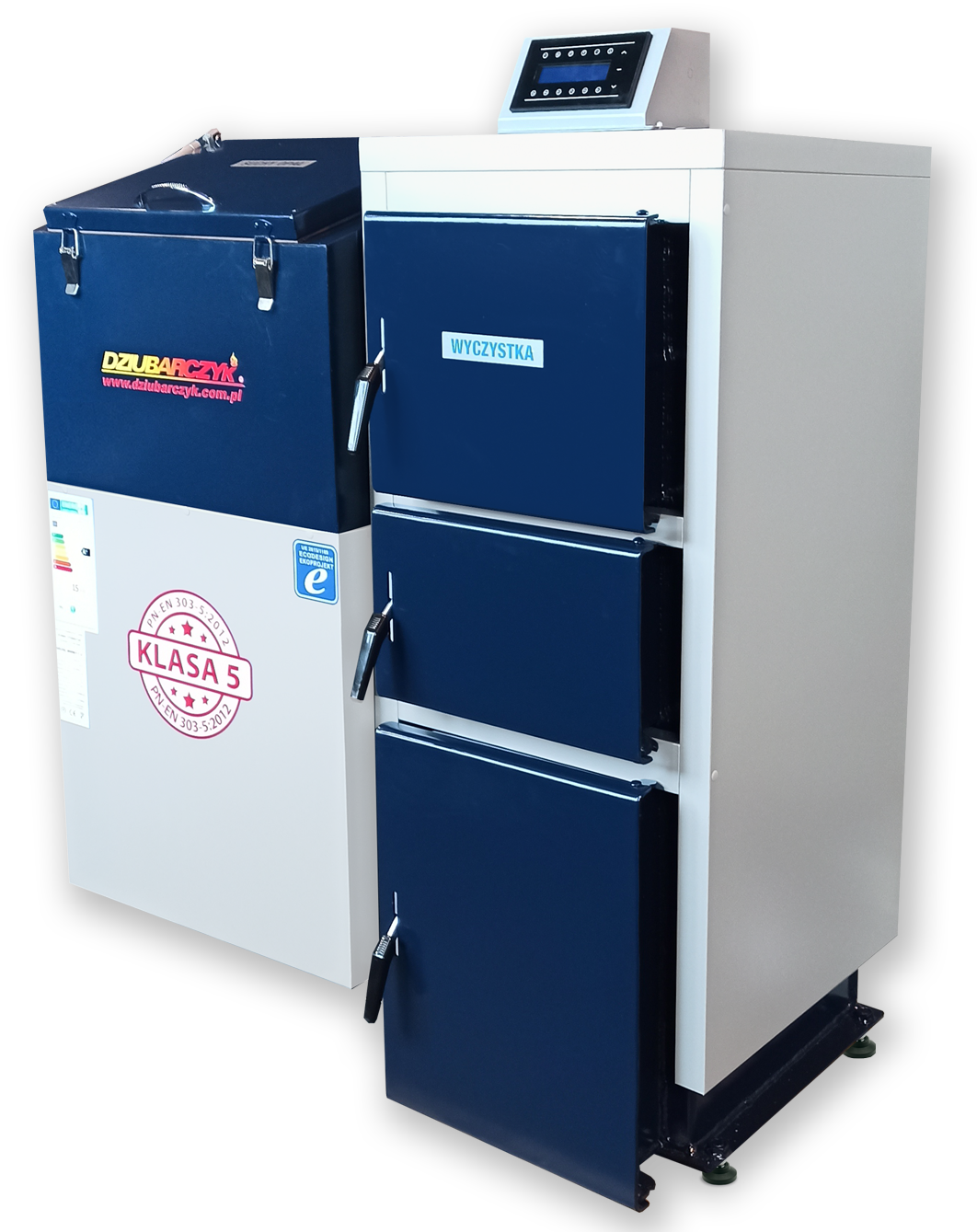

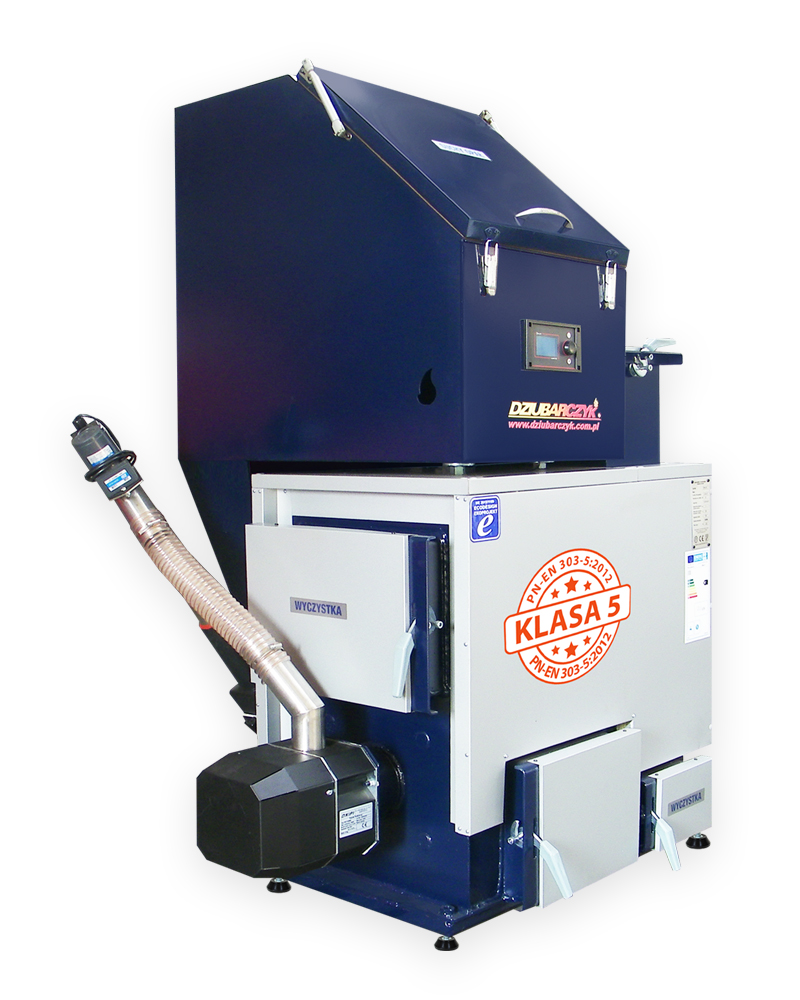

Kotły TECHNIX-PEL z certyfikatem 5klasa & Ecodesign (Ekoprojekt) to ekologiczne urządzenia przystosowane do efektywnego i w pełni zautomatyzowanego spalania biomasy w postaci pelletu. Palnik SV200PEL jest rozwiązaniem pozwalającym na spalanie pelletu dzięki zamontowanej w palenisku odpowiedniej żeliwnej płytki z otworami, innej niż do spalania ekogroszku . Kocioł TECHNIX-PEL wyposażony w dwufunkcyjny sterownik ARGOS BLACK który steruje pracą kotła z algorytmem do spalania pelletu, oraz oddzielnym do spalania ekogroszku. Razem z kotłem wydawana jest dokumentacja techniczo-ruchowa, zaświadczenie Ecodesign, karta produktu, karta Ecodesign, oraz instrukcja do sterownik i dmuchawy.
Zalety
- STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH
- NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU - zasobnik paliwa umieszczony na palniku
- EKOLOGICZNE PALIWO - kocioł na pellet
- NAJDOGODNIEJSZE USTAWIENIE ZASOBNIKA - możliwość konfiguracji zarówno z lewej jak i z prawej strony kotła
- NAJPROSTSZE CZYSZCZENIE KOTŁA - dostęp do kanałów poprzez otwarcie przednich drzwiczek

|

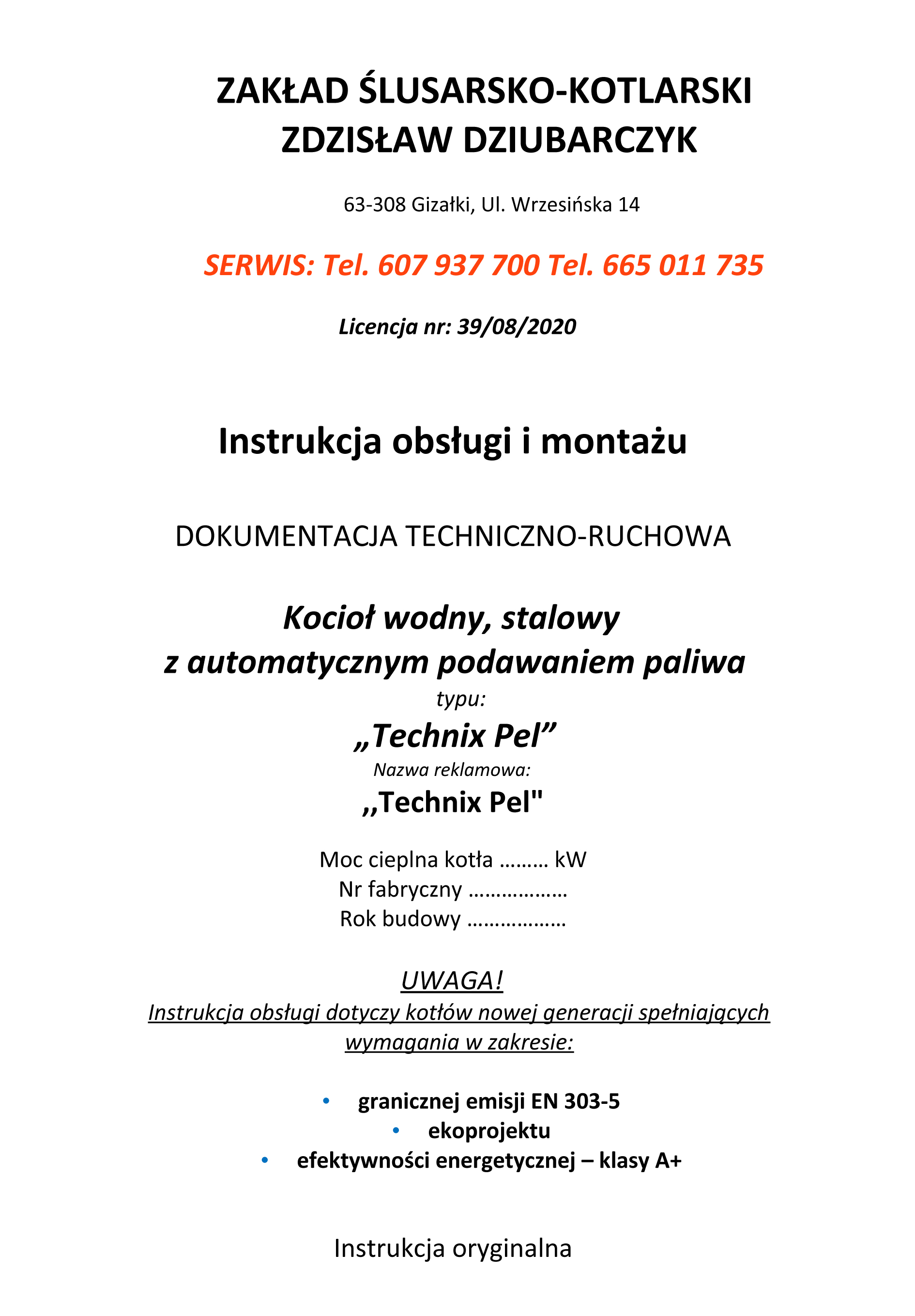

 DTR - INSTRUKCJA OBSŁUGI |

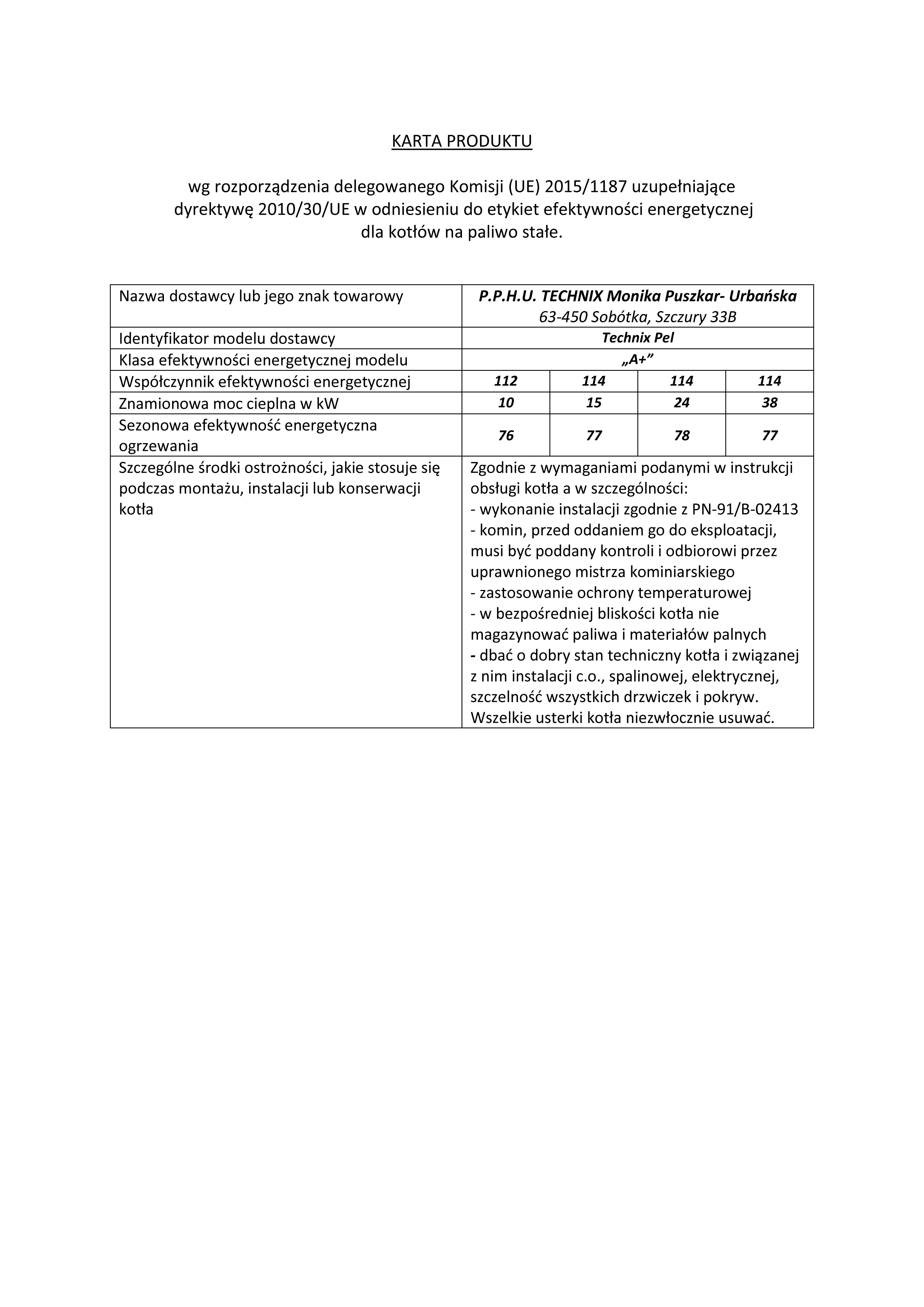

 KARTA PRODUKTU |
 ZAŚWIADCZENIE ECODESIGN TECHNIX-PEL 10kW |
 ZAŚWIADCZENIE ECODESIGN TECHNIX-PEL 15kW |
 ZAŚWIADCZENIE ECODESIGN TECHNIX-PEL 24kW |

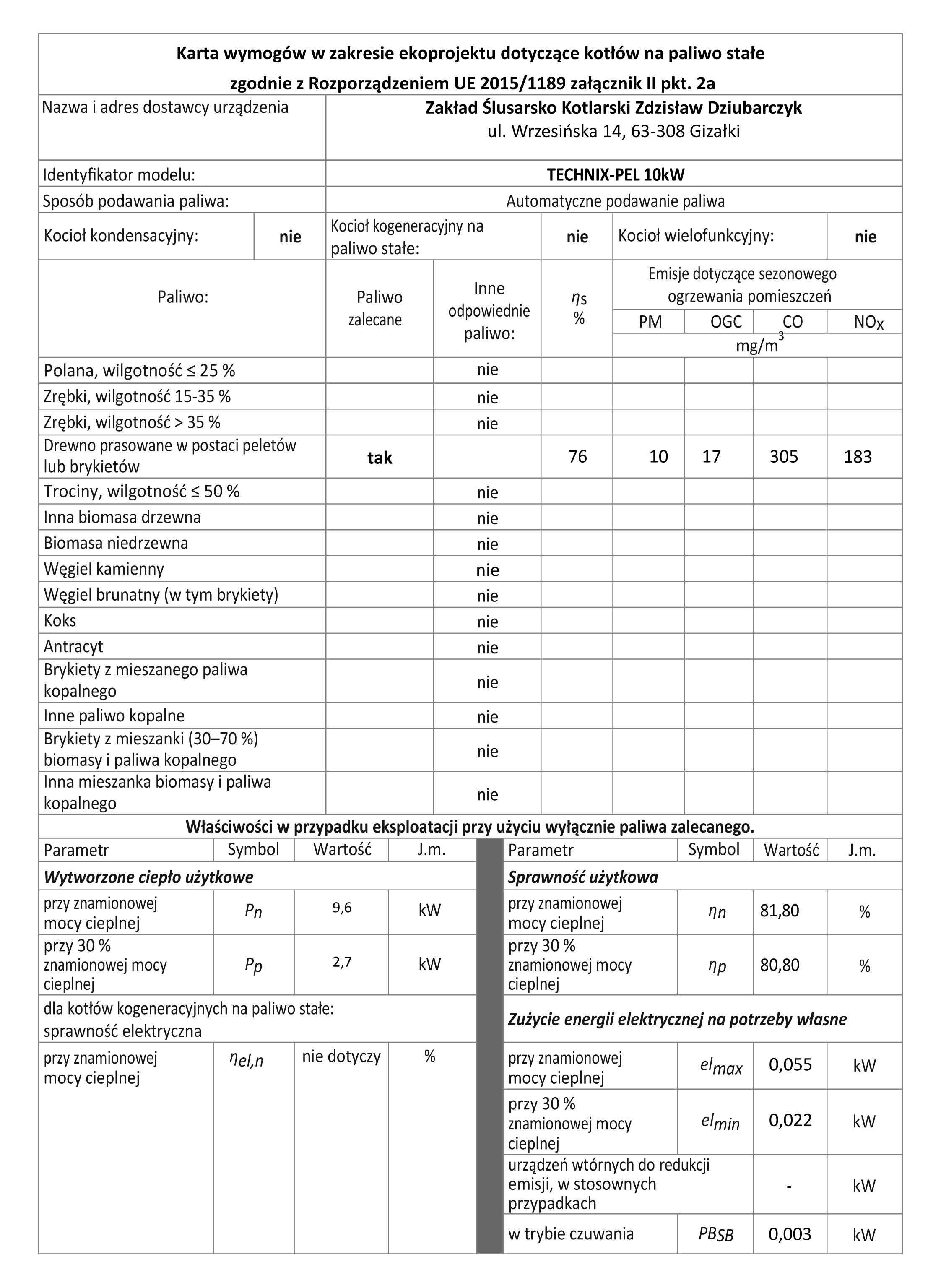

 KARTA ECODESIGN TECHNIX-PEL 10kW |
KARTA ECODESIGN TECHNIX-PEL 15kW |
KARTA ECODESIGN TECHNIX-PEL 24kW |
Paliwa spalane:
pellet
Kotły typu TECHNIX-PEL produkowane są o mocy: 10-38 kW.
Seria kotłów TECHNIX-PEL wyposażona jest w nowa wersję palnika SV200PEL - 10, 15, 24 oraz 38kW posiadająca klasę energetyczną A+ dla paliwa typu pellet. Palnik posiada zapalarkę, oraz konstrukcynie separację paliwa w zbiorniku od tego, który płonie na palenisku. Sterownik Argos BLACK obsługuje podajnik1 wybierający pellet z kosza zasypowego, oraz podajnik2 podający opał na palenisko . Sterownik wyposażony jest w dodatkowy czujnik spalin, czujnik pojemnościowy pelletu oraz czujnik pogodowy. Obsługa pompy C.O., pompy CWU, pompy dodatkowej, siłownika zaworu mieszającego. Układ za zaworem sterowany jest pogodowo, podanie krzywej polega na podaniu temperatury za zaworem dla -10st.C, 0st.C oraz +10st.C, wartości pośrednie oblicza algorytm. W sterowniku zaimplementowany jest drugi algorytm spalania pozwalający na wykorzystanie go razem z kotłem w wersji na ekogroszek. Kocioł TECHNIX-PEL wyposażony w pełni uzbrojony palnik SV200PEL przeznaczony do spalania pelletu.
Do pobrania
| Wyszczególnienie | Parametry techniczne kotłów TECHNIX-PEL | ||||||||
| Moc nominalna | kW | 10 | 15 | 24 | 38 | ||||
| Zakres mocy | kW | 2,7 - 10 | 4,0 - 15 | 4,9 - 24 | 93 - 38 | ||||
| Wielkość powierzchni do ogrzania | m² | 100 | 200 | 300 | 380 | ||||
| Wymagany ciąg spalin | Pa | 15 | 22 | 26 | 30 | ||||
| Sprawność cieplna przy paliwie podstawowym | % | 88,7 | 88,7 | 88,8 | 89,0 | ||||
| Klasa ekologiczna kotła | 5 Klasa & Ecodesign | ||||||||
| Maksymalna temperatura wody | °C | 85 | |||||||
| Minimalna temperatura powrotu | °C | 55 | |||||||
| Maksymalne ciśnienie robocze | Bar | 1,5 | |||||||
| Zużycie paliwa przy max. mocy | kg/h | 2,26 | 3,27 | 5,47 | 7,68 | ||||
| Pojemność wodna kotła | L | 56 | 81 | 93 | 144 | ||||
| Pojemność kosza zasypowego | kg | 95 | 110 | 130 | 150 | ||||
| Paliwo | - | PELLET DRZEWNY -średnica 6-8mm, wydajność energetyczna > 17 MJ/kg, zawartość wilgoci nie wyższa niż 12% | |||||||
| Średnica przekroju czopucha | mm | 160 | 160 | 160 | 160 | ||||
| Średnica króćca zasilania powrotu | cal | GZ "2 | GZ "2 | GZ "2 | GZ "2 | ||||
| Masa zestawu bez wody | kg | 165 | 305 | 365 | 475 | ||||

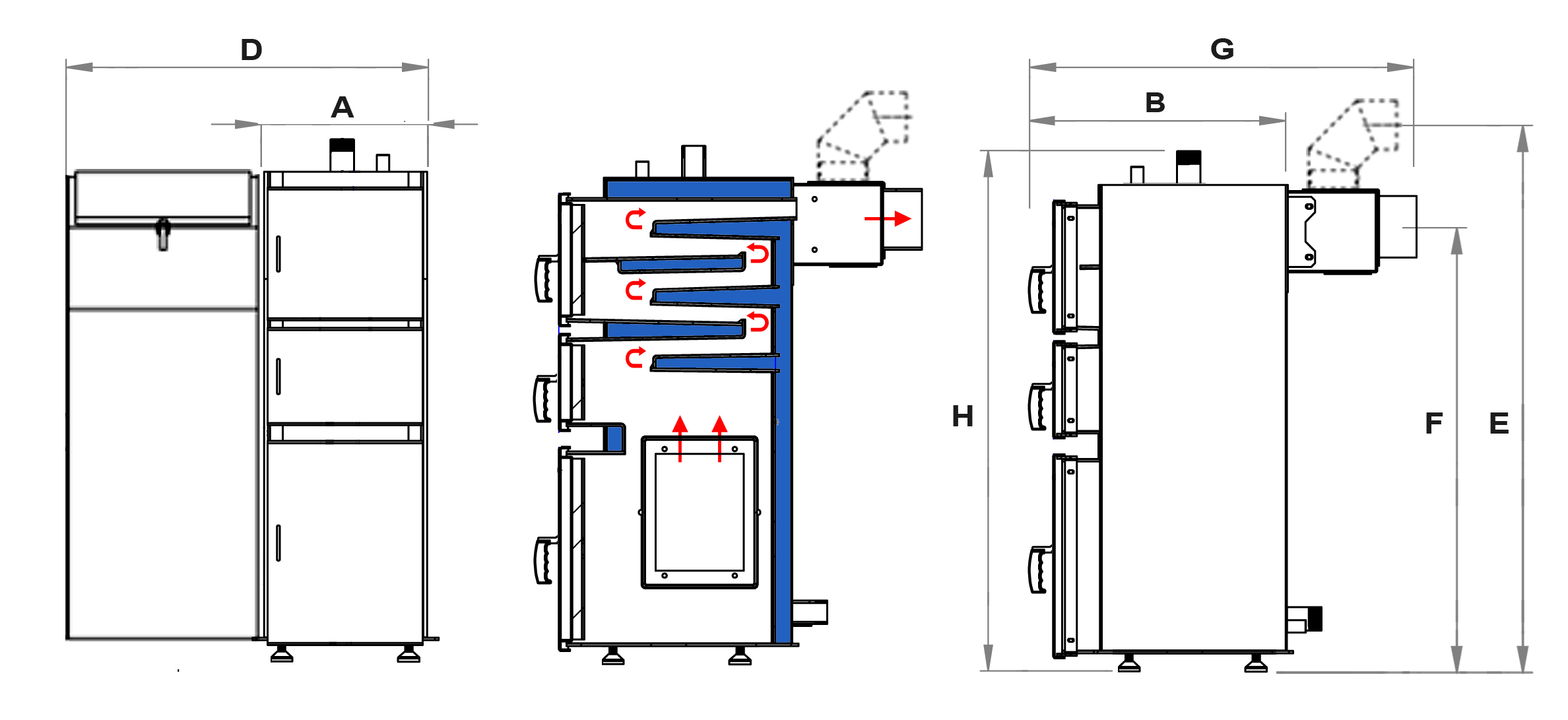

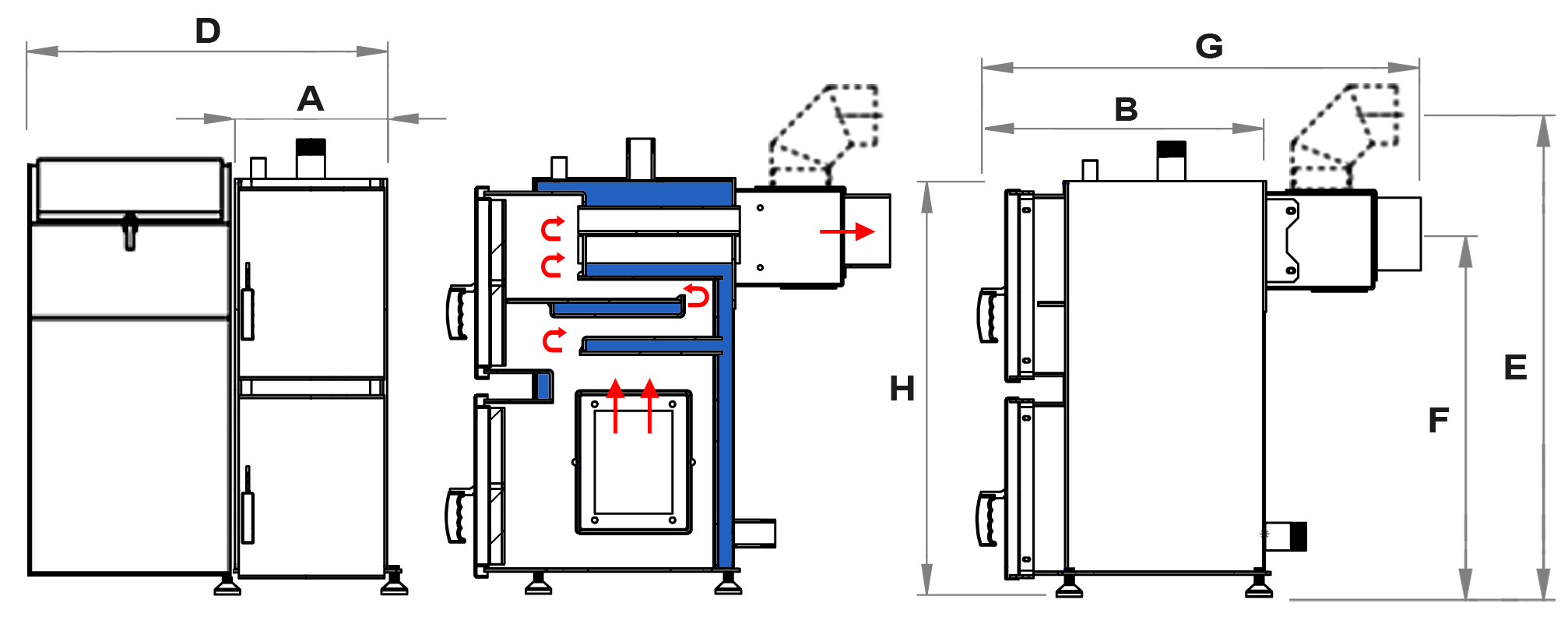

| Wymiary gabarytowe zestawu (Z STÓPKAMI) - szerokość D - wysokość H (z stópkami) - głębokość G (z czopuchem) - wysokość do środka czopucha F (z stópkami) - wysokość do środka kolana E (z stópkami) |
mm |
990 1200 870 770 1090 |
1100 1350 910 1140 1460 |
1150 1400 980 1190 1510 |
1270 1600 1020 1390 1710 |
||||
| Wymiary gabarytowe wymiennika (Z STÓPKAMI): - szerokość A - wysokość H - głębokość B (bez czopucha) |
mm |
400 950 600 |
510 1350 640 |
550 1400 710 |
670 1600 740 |
||||
| Wymiary gabarytowe zasobnika paliwa: - szerokość - wysokość - głębokość |
mm |
560 710 600 |
580 720 630 |
580 795 670 |
580 795 670 |
||||
|
Zużycie energii elektrycznej: przy 100% mocy kotła/przy 30% mocy kotła |
W | 55/22 | 50/18 | 60/23 | 186/77 | ||||
| Napięcie zasilania | V | 230 | |||||||

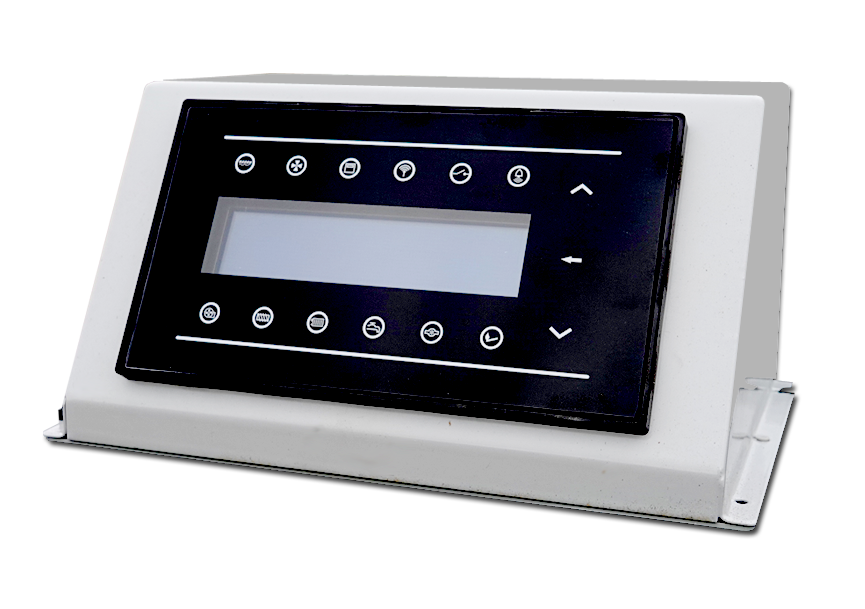

Sterownik Argos Black
Argos Black to urządzenie wykonane w zaawansowanej technologii. Przeznaczony jest do sterowania pracą kotła C.O. wyposażonego w palnik peletowy (posiada również algorytm sterowania palnikiem spalającego ekogroszek). Sterownik obsługuje dwa podajniki, dmuchawę, zapalarkę, odpopielanie*, pompę obiegową C.O., pompę C.W.U., siłownik zaworu 3 lub 4-ro drogowego*. Regulator może pracować z termostatem pokojowym, oraz modułem internetowym. Pełna wiedza na temat sterownika w załączniku poniżej.
* - opcja dodatkowa
Do pobrania
Konfiguracje kotła
W zaawansowanej konfiguracji kotła oferujemy kilka opcji:
- oferujemy wybór położenia podajnika z lewej/prawej strony kotła
- oferujemy wybór otwierania drzwiczek na lewo/prawo
- oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
- oferujemy wybór położenia króćca zasilającego i powrotnego
Kształt czopucha
Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.
