DRAGON-MAX
o mocy 50-250kW
kotły na pellet 5 KLASA & ECODESIGN
spełnia normy PN-EN 303-5:2021-09
Kotły grzewcze

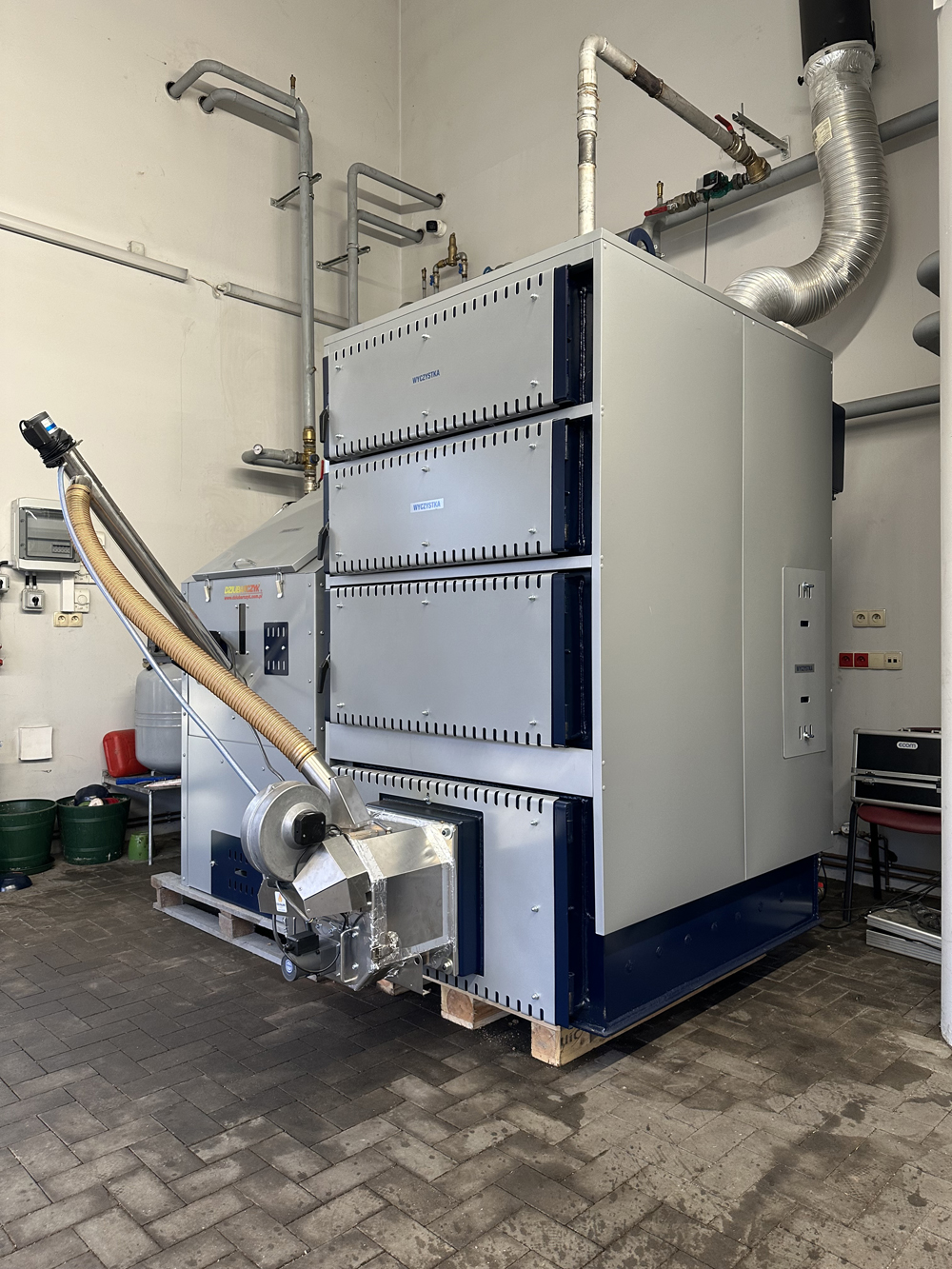

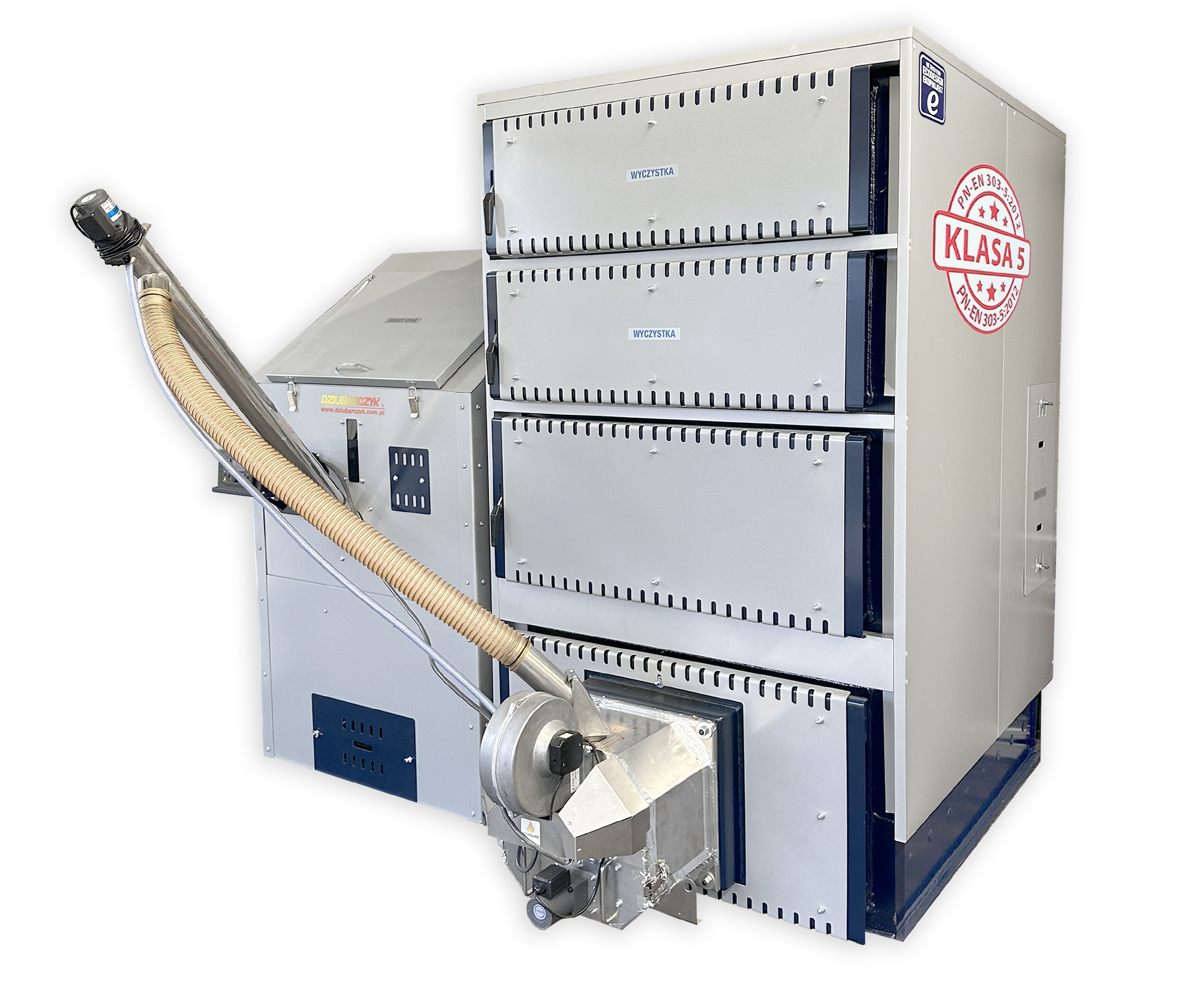

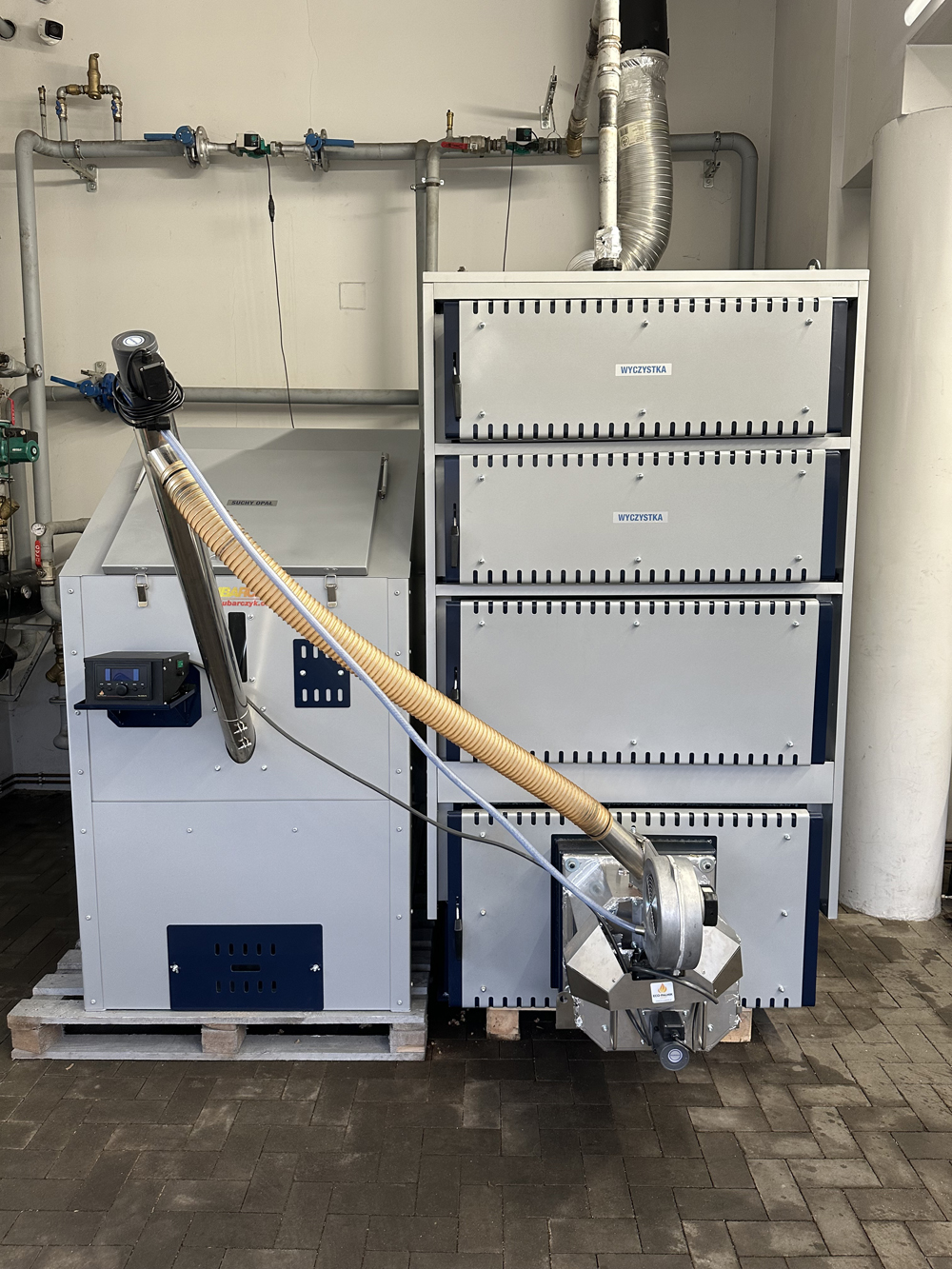

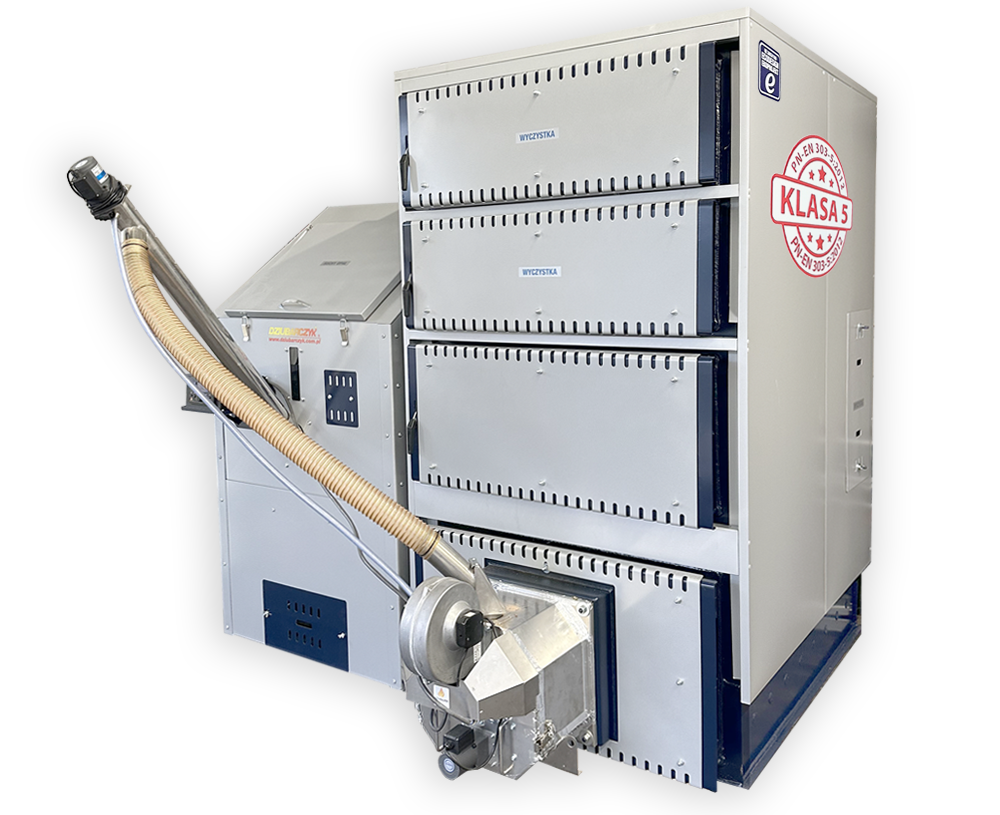

Kotły typu DRAGON-MAX o mocy 50kW, 60kW, 70kW, 100kW, 125kW, 150kW, 200kW, 250kW to ekologiczne kotły c.o. przystosowane do efektywnego i w pełni zautomatyzowanego spalania biomasy w postaci pelletu. W kotle zastosowano wrzutkowy palnik samoczyszczący z wysoko-zaawansowanym technologicznie sterownikiem.
Zalety
- STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH

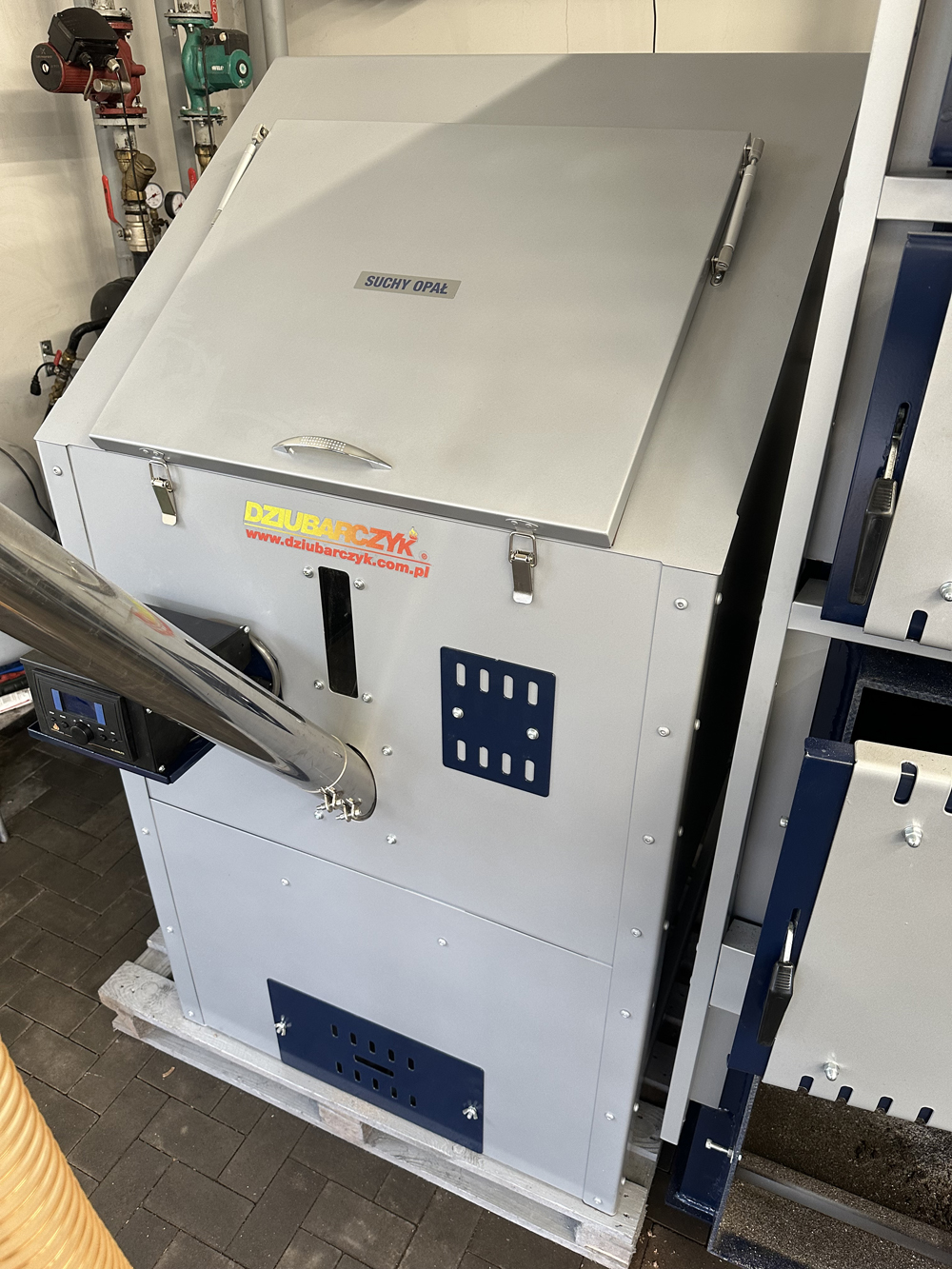

- NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU - zasobnik paliwa umieszczony z prawej lub lewej strony
- EKOLOGICZNE PALIWO - pellet: średnica 6-8mm, wydajność energetyczna >17MJ/kg, zawartość wilgoci nie wyższa niż 12%
- NAJDOGODNIEJSZE USTAWIENIE ZASOBNIKA - możliwość konfiguracji zarówno z lewej jak i z prawej strony kotła
- NAJPROSTSZE CZYSZCZENIE KOTŁA - dostęp do kanałów poprzez otwarcie przednich drzwiczek
| DRAGON-MAX 50 o mocy 50kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DRAGON-MAX 60 o mocy 60kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DRAGON-MAX 70 o mocy 70kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
| DRAGON-MAX 100 o mocy 100kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DRAGON-MAX 125 o mocy 125kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DRAGON-MAX 150 o mocy 150kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
| DRAGON-MAX 200 o mocy 200kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DRAGON-MAX 250 o mocy 250kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
Paliwa spalane:
pellet
Kotły typu DRAGON-MAX produkowane są o mocy: 50kW, 60kW, 70kW, 100kW, 125kW, 150kW, 200kW, 250kW.
Główną zaletą kotłów DRAGON-MAX jest komfortowa oraz bardzo prosta obsługa, sprowadzająca się praktycznie do okresowego uzupełniania stanu paliwa w koszu zasypowym (w zależności od warunków pogodowych i stopnia docieplenia budynku co 3 - 6 dni).
Kotły DRAGON-MAX są tak skonstruowane aby można było dołączyć zewnętrzny układ podający paliwo z głównego magazynu. Do obsługi kotła należy czasowe opróżnianie szuflady popielnikowej oraz udrażniania kanałów spalinowych.
Kotły DRAGON-MAXwposażone są w innowacyjny system auto rozpalania i automatycznego czyszczenia palnika. Dlatego też kotły typu DRAGON-MAX zostały uznane za najekonomiczniejsze i najbardziej przyjazne środowisku kotły grzewcze w swojej klasie.
Do pobrania
| Wyszczególnienie | Parametry techniczne kotłów DRAGON-MAX | ||||||||||||
| Moc nominalna | kW | 50 | 60 | 70 | 100 | 125 | 150 | 200 | 250 | ||||
| Zakres mocy | kW | 14 - 50 | 17 - 60 | 20 - 70 | 29 - 100 | 37 - 125 | 43 - 150 | 58 - 200 | 74 - 250 | ||||
| Wielkość powierzchni do ogrzania | m² | 600 | 700 | 800 | 1100 | 1300 | 1600 | 2100 | 2600 | ||||
| Wymagany ciąg spalin | Pa | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | ||||
| Sprawność cieplna - przy mocy nom/min | % | 92,77 92,66 |
92,30 92,69 |
92,33 92,72 |
92,42 92,80 |
92,75 92,99 |
92,19 92,75 |
92,94 93,14 |
93,14 93,53 |
||||
| Klasa ekologiczna kotła | 5 Klasa & Ecodesign PN-EN 303-5:2021-09 UE 2015/1189 |
||||||||||||
| Maksymalna temperatura wody | °C | 85 | |||||||||||
| Minimalna temperatura powrotu | °C | 55 | |||||||||||
| Maksymalne ciśnienie robocze | bar | 1,5 (2,0;2,5;3,0) | |||||||||||
| Zużycie paliwa - przy mocy nom/min | kg/h | 11,42 3,24 |
14,37 4,14 |
17,09 4,87 |
22,95 6,60 |
28,01 8,32 |
33,98 9,80 |
45,13 13,14 |
55,88 16,50 |
||||
| Pojemność wodna kotła | l | 280 | 280 | 360 | 500 | 640 | 640 | 1050 | 1050 | ||||
| Pojemność kosza zasypowego | kg/l | 350/500 | 350/500 | 350/500 | 700/1000 | 700/1000 | 700/1000 | 700/1000 | 700/1000 | ||||
| Paliwo | - | PELLET DRZEWNY - średnica 6-8mm, wydajność energetyczna > 17 MJ/kg zawartość wilgoci nie wyższa niż 12%, wg. normy C1 |
|||||||||||
| Średnica przekroju czopucha | mm | 200 | 200 | 200 | 250 | 300 | 300 | 300 | 300 | ||||
| Średnica króćca zasilania powrotu | cal | GZ 2" | GZ 2" | GZ 2,5" | GZ 3" | GZ 3" | GZ 3" | GZ 3,5" | GZ 3,5" | ||||
| Masa zestawu bez wody | kg | 800 | 800 | 1030 | 1250 | 1850 | 1850 | 2500 | 2500 | ||||

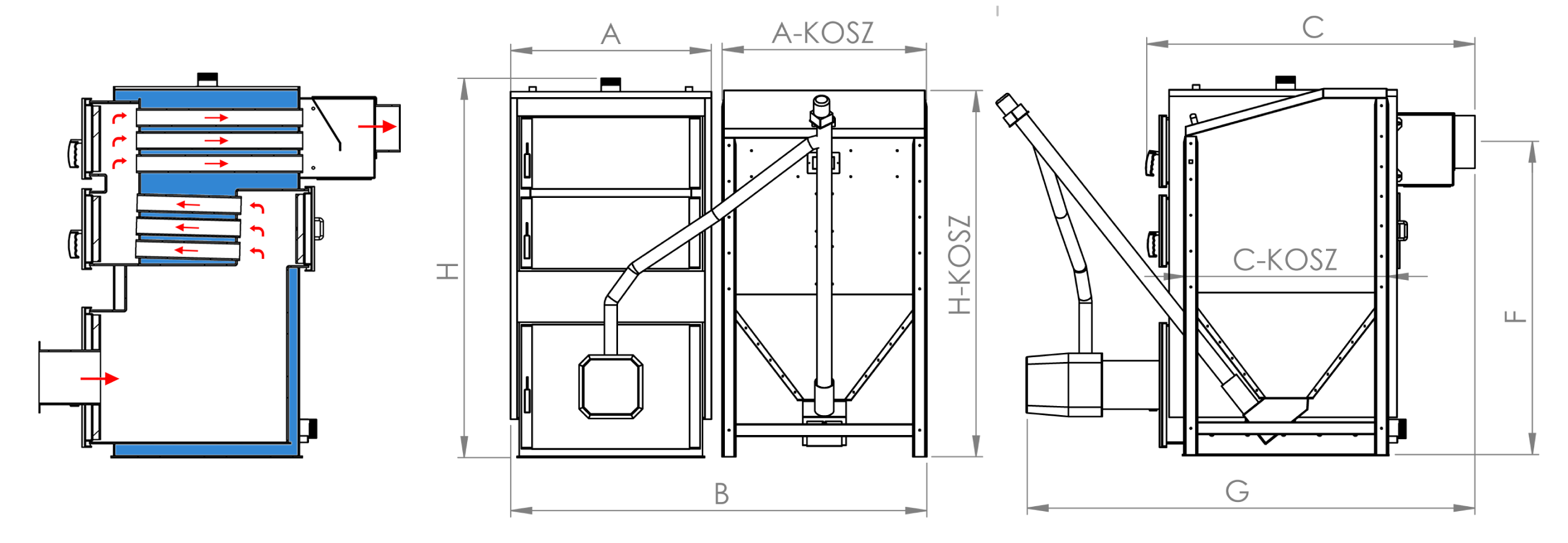

| Wymiary gabarytowe zestawu (Z STÓPKAMI) - wysokość H - szerokość B - długość z palnikiem G - wysokość do środka komina F |
mm |
1650 1500 1800 1380 |
1650 1500 1800 1380 |
1700 1600 1900 1430 |
1800 1970 2100 1480 |
2000 1950 2450 1680 |
2000 1950 2450 1680 |
2150 2150 2600 1820 |
2150 2150 2600 1820 |
||||
| Wymiary gabarytowe wymiennika (Z STÓPKAMI): - wysokość H - szrokość A - długość C |
mm | 1650 750 1300 |
1650 750 1300 |
1700 800 1400 |
1800 950 1500 |
2000 1000 1780 |
2000 1000 1780 |
2150 1200 1930 |
2150 1200 1930 |
||||
| Wymiary gabarytowe zasobnika paliwa: - wysokość H-KOSZ - szerokość A-KOSZ - długość C-KOSZ |
mm |
1550 720 720 |
1550 720 720 |
1550 720 720 |
1750 950 950 |
1750 950 950 |
1750 950 950 |
1750 950 950 |
1750 950 950 |
||||
| Zużycie energii elektrycznej - przy mocy nom/min | W | 157 74 |
189 93 |
221 112 |
316 170 |
126 51 |
142 58 |
206 76 |
220 105 |
||||
| Napięcie zasilania | V | 230 | |||||||||||
Sterownik ecoMAX 920P1-K
ecoMAX 920P1-K to urządzenie wykonane w zaawansowanej technologii. Kontroluje proces spalania w kotłach na paliwo stałe z zapalarką. Standardowo obsługuje obieg grzewczy CO i CWU oraz obieg mieszaczowy. Regulator dostępny jest w kompletnej zabudowie oraz w wersji z wyjmowanym panelem umożliwiającym montaż na przedniej części kotła. Ten mikroprocesorowy regulator nowej generacji oznacza dla użytkownika:
- intuicyjną i prostą obsługę
- korzystanie z wielu ciekawych funkcji
- unikalny design
- system regulacji TOUCH & PLAY
- atrakcyjny wyświetlacz, na którym wyświetlane są informacje w postaci czytelnych ikon
- komfort poprzez współpracę z zdalnym sterowaniem ecoSTER
- komfortowe sterowanie pracą kotła przez Internet, on-line
Do pobrania
Konfiguracje kotła
W zaawansowanej konfiguracji kotła oferujemy kilka opcji:
- oferujemy wybór położenia podajnika z lewej/prawej strony kotła
- oferujemy wybór otwierania drzwiczek na lewo/prawo
- oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
- oferujemy wybór położenia króćca zasilającego i powrotnego
Kształt czopucha
Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.
