SZTOKER

kocioł 5 KLASY i ECODESIGN
spełnia normy PN-EN 303-5:2012

Kotły grzewcze

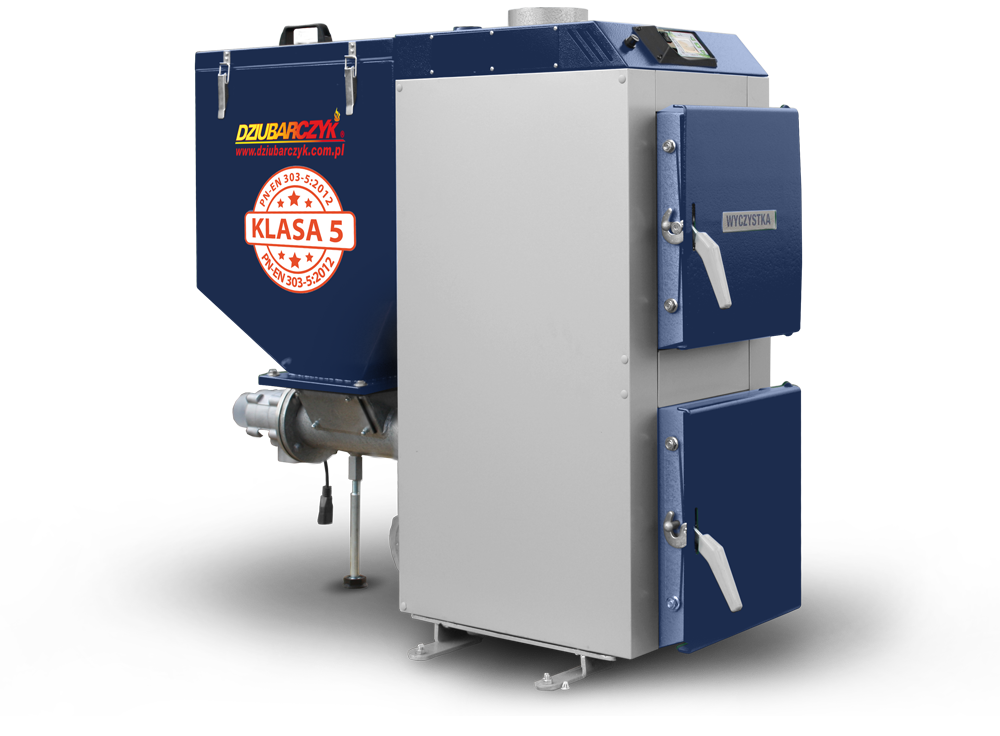

Kocioł Sztoker z automatycznym zespołem podawania paliwa, wyposażony w zasobnik opału oraz mikroprocesorowy regulator Cobra 2 z systemem sterowania PID II.

Zalety

5 KLASA, ECODESIGN
STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH
NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU
NORMA PN-EN303-5:2012
NIEWIELKIE ROZMIARY
DOSKONAŁA JAKOŚĆ WYKONANIA
PROSTA OBSŁUGA
NISKA EMISJA SPALIN

Informacje Parametry Sterowanie Konfiguracje Galeria

Paliwa spalane z podajnika:

ekogroszek

Kocioł tego typu przeznaczony jest do zasilania instalacji c.o. różnego rodzaju obiektów oraz przygotowania c.w.u. Znajduje zastosowanie w instalacjach grzewczych głównie w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, itp.

Transport opału ze zbiornika do paleniska odbywa się za pomocą podajnika ślimakowego o opatentowanej konstrukcji, która zmniejsza ryzyko zerwania zawleczki zabezpieczającej. Wymiennik wykonany jest z wysokiej jakości stali zapewniającej wysoką trwałość. Regulator steruje płynnie pracą dmuchawy w pełnym jej zakresie, załączaniem pomp obiegowych c.o., pompy c.w.u., podajnika paliwa oraz siłownikiem zaworu mieszającego. Dodatkowo regulator może współpracować z panelem zdalnym T1000, który może również spełniać role termostatu pokojowego.

Dzięki rozbudowanemu algorytmowi pracy, regulator może oddzielnie sterować strefami czasowymi dziennymi oraz tygodniowymi zarówno dla temperatury kotła jak i ciepłej wody użytkowej. Sterownik Cobra 2 z algorytmem PID II włącza kocioł na taką moc jaka jest w danym momencie potrzebna do utrzymania zadanej temperatury.

Kocioł grzeje przez cały czas, nie ma przestojów, nie ma gwałtownych zmian temperatury ani w kominie ani w komorze spalania a temperatura wody zasilającej jest bardzo stabilna. Szybki demontaż elementów składowych kotła umożliwia bezproblemowy transport do każdej kotłowni

Konstrukcja kotła umożliwia okresowo czyszczenie powierzchni wymiany ciepła, paleniska, popielnika przez włazy i drzwiczki paleniska, popielnika, otwory wyczystek ciągów konwekcyjnych. Wszystkie włazy zamknięte są izolowanymi cieplnie drzwiczkami lub pokrywami. Kocioł posiada również izolację termiczną oraz aparaturę sterująco-kontrolno-regulującą.

Do pobrania

karta katalogowa kotła SZTOKER

Wyszczególnienie		Parametry techniczne kotłów SZTOKER
Znamionowa moc ciepła	kW	8	12	18	24	35	46
Minimalna moc ciepła	kW	2	3	6	7	10	13
Wielkość powierzchni ogrzewanej*	m²	do 100	do 150	do 220	do 300	do 430	do 570
Klasa kotła wg PN- EN 303-5:2012		5
Sprawność kotła	%	>88,7
Paliwo		Węgiel kamięnny typ 31,2 sortyment groszek o granulacji 5-25mm
Klasa paliwa		Paliwo kopalne klasa „ a"
Zużycie paliwa **	kg/h	01-sty	1,82	2,81	3,53	5,62	6,89
Pojemność zasobnika paliwa ***	kg	70	90	120	150	300	300
Stałopalność	h	60	50	43	42	53	44
Pojemność wodna kotla	l	40	50	80	110	200	220
Masa kotła bez wody	kg	195	210	290	325	475	540
Wymagany minimalny ciąg spalin	mbar	0,16		0,2
Temperatura spalin - moc min - moc max	°C	80
Temperatura spalin - moc min - moc max	°C	170
Ilość spalin - moc min - moc max	g/s	2,3	3,3	4,5	8,8	9,2	11
Ilość spalin - moc min - moc max	g/s	5,7	8,4	11,6	16,1	22,5	24,3
Ciśnienie próbne	MPa	0,25
Max. dopuszczalne ciśnienie robocze	MPa	0,2
Temperatura wody na zasilaniu min./max.	°C	65/80
Temperatura wody na powrocie min.	°C	50
Zakres regulacji temperatury	°C	40-80
Minimalna temperatura wody kotłowej	°C	10
Opory przepływu wody ΔT=20 ΔT=10	Pa	180
	Pa	720
Wymiary komina	cm x cm Ø mm	15 x 15 170				19 x19 220
Minimalna wysokość komina	m	6				8
Średnica czopucha	Ø mm	130				160
Zasilanie	V/Hz	~230V/50Hz
Pobór mocy	W	≤190
Poziom halasu	dB	<65dB(A)
Średnica króćca zasilania i powrotu	G	1"				1,5"

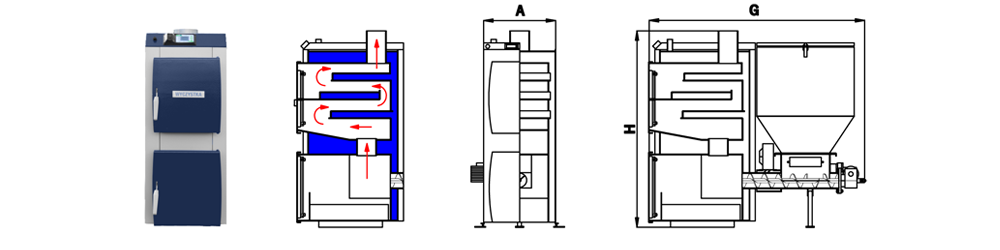

Szerokość	mm	380	480	480	480	600	600
Długość	mm	1150	1150	1150	1150	1350	1350
Wysokość	mm	1000	1000	1280	1450	1480	1700

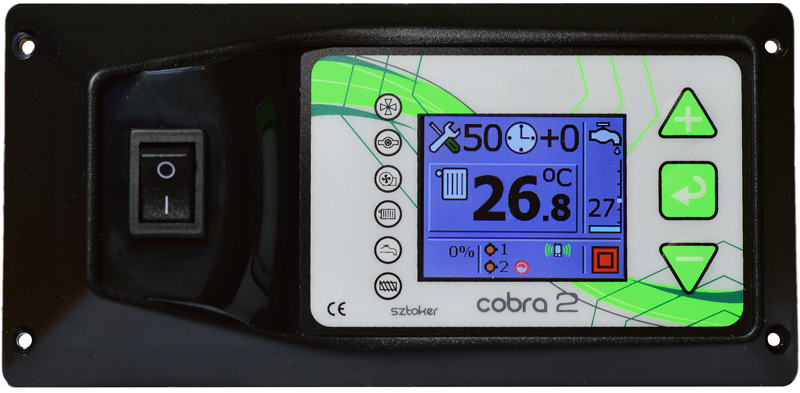

Sterownik COBRA 2

Regulator COBRA PID wyposażony jest standardowo w funkcję CWU, użytkownik nastawia tylko temperaturę na zasobniku. Dobieg pompy oraz różnicę między temperaturą na zasobniku a kotłem dobiera sobie regulator automatycznie. Dodatkowo użytkownik może ustawić sobie większą temperaturę na zasobniku c.w.u. niż na kotle, a regulator tak będzie sterował pracą pomp aby dostarczać odpowiednią ilość ciepła na zasobnik c.w.u. i instalacje c.o., nie powodując jednocześnie przegrzania.

Użytkownik regulatora COBRA 2 PID może samodzielnie dokonywać aktualizacji oprogramowania. Po podłączeniu regulatora do komputera dzięki łączu USB, komputer rozpozna regulator jako dodatkowy dysk.
