DS BIO
kotły zgazowujące drewno 5 KLASA & ECODESIGN
spełnia normy PN-EN 303-5:2021-09
KOTŁY ZNAJDUJĄ SIĘ NA LIŚCIE ZIELONYCH URZĄDZEŃ "ZUM": DS BIO 9kW - link do strony
DS BIO 15kW - link do strony
DS BIO 20kW - link do strony
Kotły grzewcze

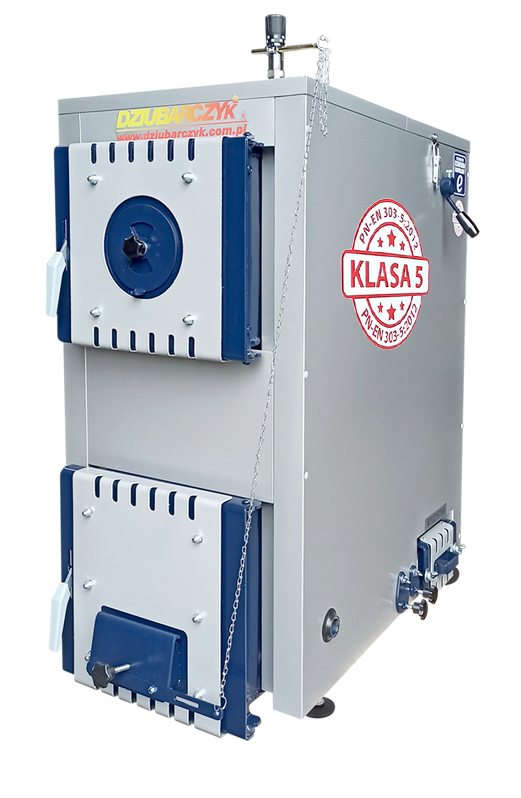

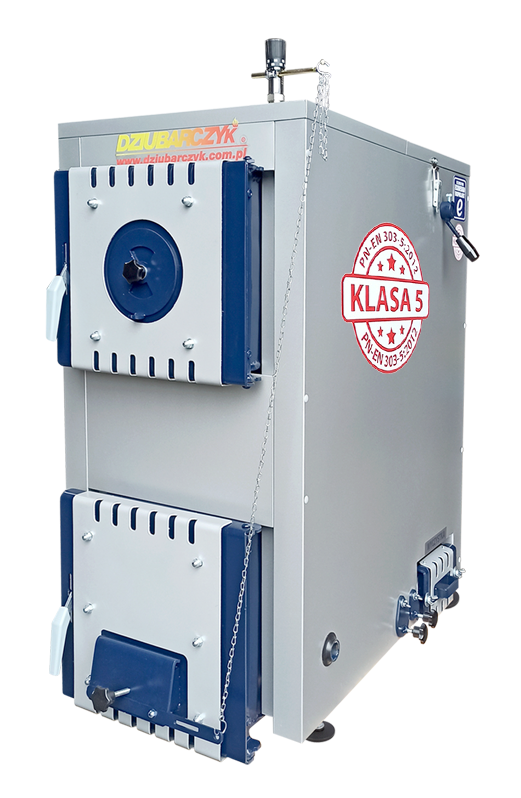

Kotły typu DS BIO to nowa generacja kotłów z ręcznym podawaniem paliwa, których nowoczesna konstrukcja pozwala na spalanie paliw stałych w postaci polan drzew liściastych.
Kotły zgazowujące typu DS BIO posiadają budowę z wyszczególnionymi osobno komorami. W jednej zachodzi proces odgazowania paliwa (produkcja gazu palnego), a w drugiej (ceramicznej) następuje spalanie gazów. Kotły posiadają dużą komorę załadowczą zapobiegającą zawieszanie się opału, palnik metalowo-ceramiczny, oraz wymiennik o pionowym układzie kanałów spalinowych.
Kotły DS BIO wyposażone są również w przełącznik ciągu (krótki obieg spalin) ułatwiający rozpalanie. Do komory spalania i dyszy ceramiczne dostarczane jest powietrze z możliwością regulacji zarówno powietrza pierwotnego, oraz wtórnego. W palniku znaduje się przegroda metalowa z doprowadzanym powietrzem wtórnym. Powietrze to odpowiada za dostarczanie tlenu do spalania w ceramicznym palniku wirowym.
W zestawie z kotłem DS BIO znajduje się miarkownik ciągu który steruje temperaturą wody w kotle za pomocą wmontowanej w nim głowicy termostatycznej, poprzez zwiększenie lub zmniejszenie ilości powietrza potrzebnego do spalania paliwa w kotle.
Zalety
- DOSTĘPNE MOCE - 9kW, 15kW, 20kW
- STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH

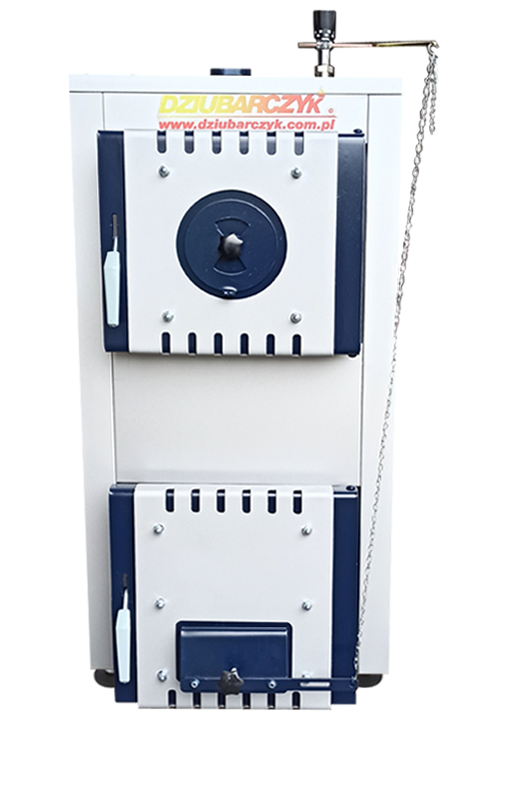

- NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU - dostęp do paleniska poprzez otwarcie przednich drzwiczek
- PALIWO - drewno kawałkowe - POLANA DREWNA: >17Mj/kg, wilgotność: 12%-20%
- NAJDOGODNIEJSZE USTAWIENIE - na etapie zamówienia możliwość konfiguracji drzwiczek otwieranych z lewej lub z prawej strony kotła

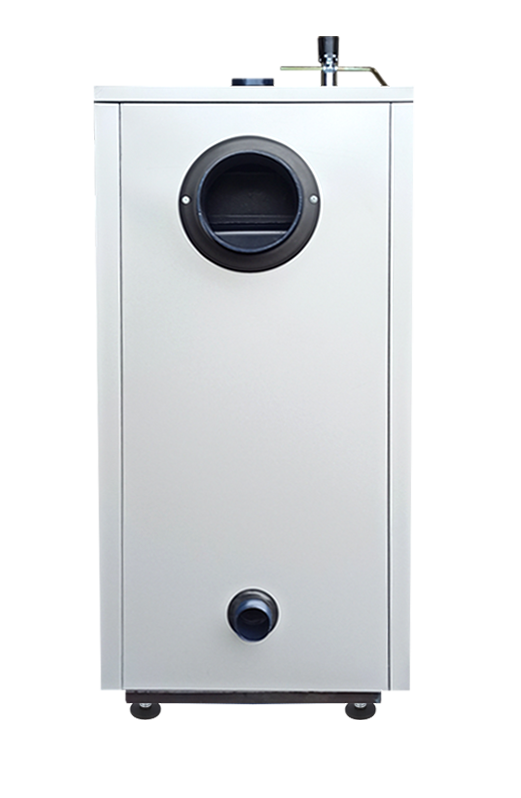

- PODŁĄCZENIE DO KOMINA - tylnie wyjści spalin - rura fi 160mm

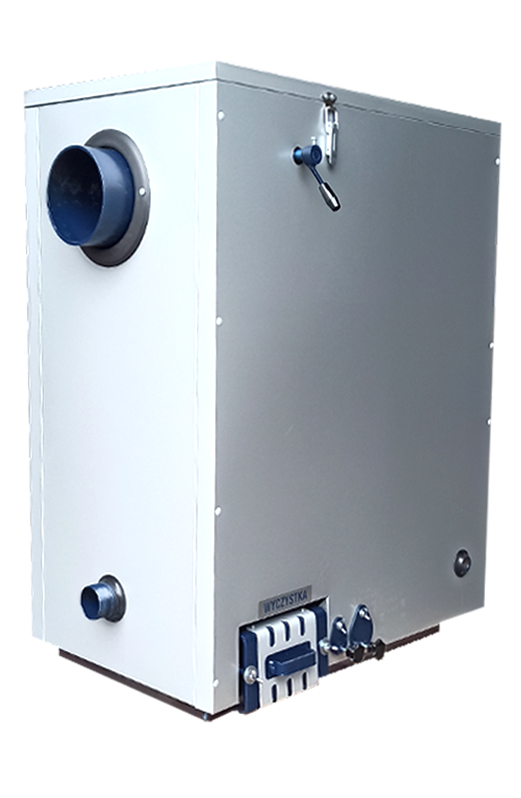

- CZYSZCZENIE KOTŁA - dostęp do kanałów poprzez otwarcie przednich, bocznych i górnych drzwiczek
- NAJPROSTSZE STEROWANIE - w zestawie miarkownik ciągu
Dokumenty do pobrania
| DS BIO 9 o mocy 9kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DS BIO 15 o mocy 15kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DS BIO 20 o mocy 20kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
Paliwa spalane:
polana drewna
Kotły typu DS BIO dostępne są w następująchy mocach: 9kW, 15kW, 20kW.
Kotły DS BIO przeznaczone są do ogrzewania indywidualnych budynków mieszkalnych, warsztatów, budynków gospodarczych i innych pomieszczeń użytkowych. Urządzenia można montować w instalacjach systemu zamkniętego jak również otwartego według norm, oraz inormacji zawartych w dokumentacji techniczno-ruchowej. Kotły DS BIO spełniają wymagania według normy PN-EN 303-52012, oraz ECODESIGN (Ekoprojekt).
Do pobrania
| Wyszczególnienie | Parametry techniczne kotłów DS BIO | ||||||||
| Moc nominalna | kW | 9 | 15 | 20 | |||||
| Wielkość powierzchni do ogrzania | m² | 120 | 160 | 220 | |||||
| Powierzchnia grzewcza kotła | m2 | 1,5 | 1,9 | 2,4 | |||||
| Stałopalność | h | 5 | 5 | 5 | |||||
| Wymagany ciąg spalin | Pa | 20-25 | 20-25 | 20-25 | |||||
| Sprawność cieplna - zasyp I / zasyp II | % | 90,35/90,91 | 90,76/91,11 | 90,58/91,10 | |||||
| Klasa ekologiczna kotła | 5 Klasa & Ecodesign PN-EN 303-5:2021-09 UE 2015/1189 |
||||||||
| Maksymalna temperatura wody | °C | 95 | |||||||
| Minimalna temperatura powrotu | °C | 55 | |||||||
| Maksymalne ciśnienie robocze | bar | 1,5 | |||||||
| Pojemność komory zasypowej | dm3 | 53 | 63 | 95 | |||||
| Pojemność wodna kotła | l | 64 | 80 | 92 | |||||
| Paliwo | - | POLANA DREWNA W STANIE SUCHYM Drewno kawałkowe - wydajność energetyczna > 17 MJ/kg wg. PN-EN 303-5:2021-09 |
|||||||
| Średnica przekroju czopucha | mm | 160 | 160 | 160 | |||||
| Średnica króćca zasilania powrotu | cal | GZ "2 | GZ "2 | GZ "2 | |||||
| Masa zestawu bez wody | kg | 275 | 330 | 370 | |||||
| Wymiary gabarytowe zestawu (Z STÓPKAMI) - szerokość (z wyczystakmi) D - wysokość H (z stópkami 40mm) - głębokość G (z czopuchem bez przedłużki) - wysokość do środka czopucha E (z stópkami 40mm) |
mm |
680 1000 1000 780 |
680 1120 1000 900 |
750 1120 1100 900 |
|||||
| Wymiary paleniska - szerokość - wysokość (od ruszt do góry kotła) - długość ruszt |
mm |
300 630 280 |
300 750 280 |
370 750 340 |
|||||
Miarkownik ciągu Regulus to prosta konstrukcja wyposażona w głowicę wykonaną z materiału odpornego na wysoką temperaturę i uszkodzenia mechaniczne gwarantują łatwą obsługę oraz długą żywotność urządzenia. Posiada on wymiary 120 x 145 mm z rozstawem cięgna 120 stopni, zakres temperatury 30-90 stopni C, oraz maksymalny udźwig 0,8 kg. Regulator steruje temperaturą wody w kotle za pomocą wmontowanej w nim nastawnej głowicy termostatycznej poprzez zwiększanie lub zmniejszanie ilości powietrza potrzebnego do spalania paliwa w kotle.
Może być montowany na wszystkich rodzajach kotłów na paliwa stałe z króćcem 3/4" gwintowanym wewnętrznie w pozycji poziomej jak również pionowej.
Montaż regulatora:
Termostatyczny regulator ciągu kominowego montowany jest za pomocą wkręcania wykonanego na nim gwintu zewnętrznego 3/4" do przyłącza wykonanego na kotle z gwintem wewnętrznym 3/4". Podczas montażu gwint najlepiej uszczelnić nićmi konopi lub taśmą teflonową. Więcej szczegółów znajdziecie Państwo w załączonej wraz z urządzeniem instrukcji montażu.
Konfiguracje kotła
W zaawansowanej konfiguracji kotła oferujemy kilka opcji:
- oferujemy wybór otwierania drzwiczek na lewo/prawo
- oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
- oferujemy wybór położenia króćca zasilającego i powrotnego
- oferujemy wybór położenia czopucha na tylnie lub górne wyjście
Kształt czopucha
Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.
