MOCE KOTŁÓW:
15 kw
SPRAWNOŚĆ CIEPLNA:
93,8%

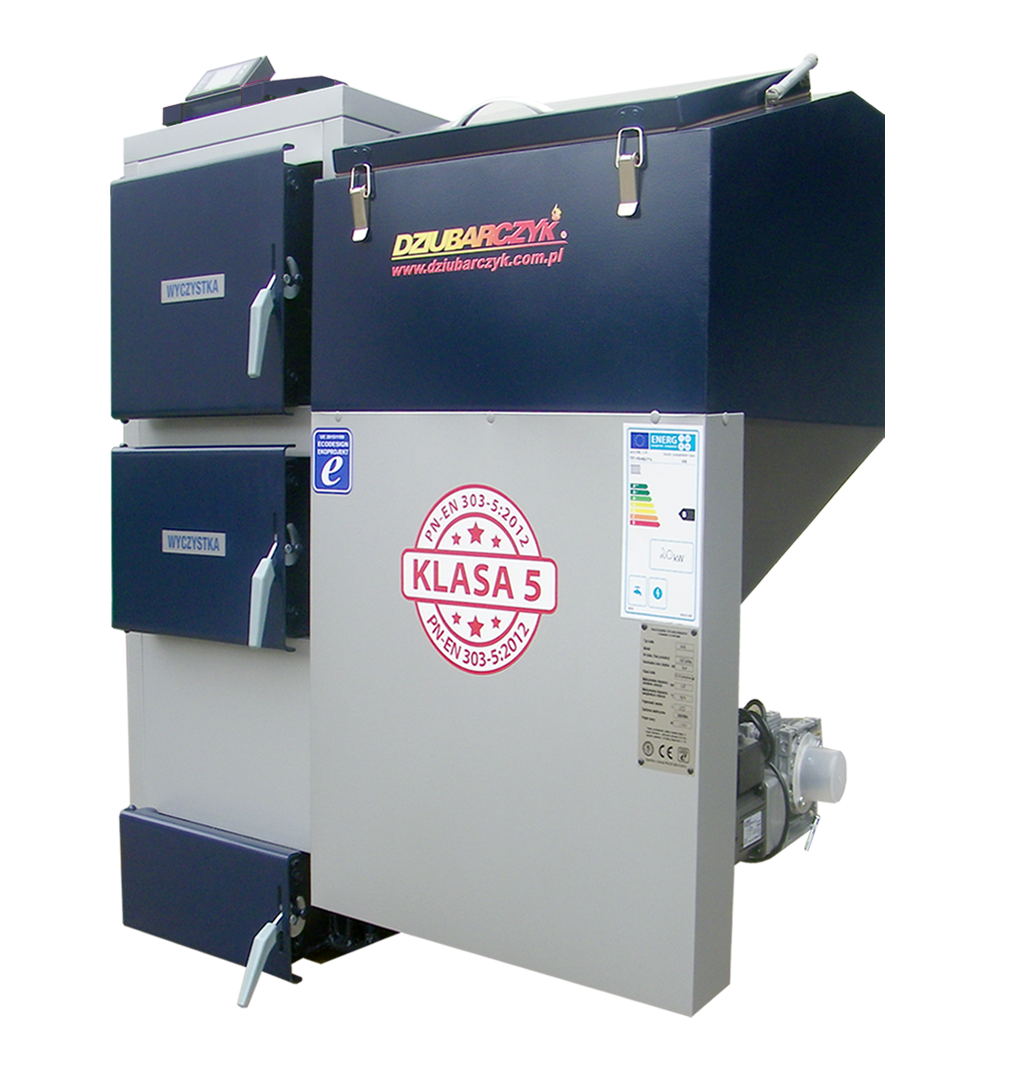

KG 15kW

kocioł 5 KLASY i ECODESIGN
spełnia normy PN-EN 303-5:2012

Kotły grzewcze

Kotły tego typu przeznaczone są do zasilania instalacji c.o. różnego rodzaju obiektów oraz przygotowania c.w.u. Znajdują zastosowanie w instalacjach grzewczych głównie w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, itp.

Zalety

  • STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH
  • NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU
  • NORMA PN-EN303-5:2012
  • NIEWIELKIE ROZMIARY
  • DOSKONAŁA JAKOŚĆ WYKONANIA
  • PROSTA OBSŁUGA
  • NISKA EMISJA SPALIN

Paliwa spalane z podajnika:

ekogroszek

Kocioł tego typu przeznaczony jest do zasilania instalacji c.o. różnego rodzaju obiektów oraz przygotowania c.w.u. Znajduje zastosowanie w instalacjach grzewczych głównie w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, itp. Kocioł z instalacją grzewczą należy instalować w układzie pompowym. Kocioł wykonany jest w wersji spawanej. Podstawowe elementy kotła stanowią – korpus, palnik z podajnikiem paliwa i zbiornikiem, izolacja termiczna oraz wyposażenie – wentylator i sterownik. Korpus kotła składa się z paleniska, popielnika i części konwekcyjnej. Palenisko znajduje się z przodu kotła i stanowi komorę spalania, w której umieszczony jest palnik. Bezpośrednio za paleniskiem znajduje się część konwekcyjna – wymiennik ciepła. Część konwekcyjna połączona jest z czopuchem. Korpus kotła posiada płaszcz wodny.

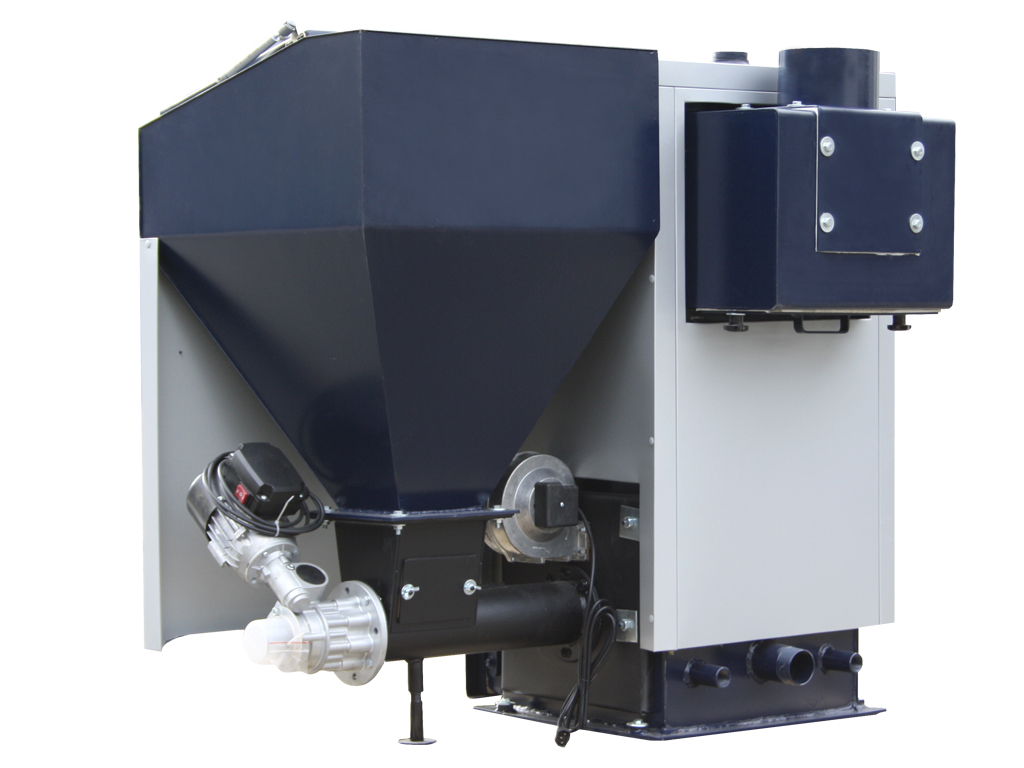

W dolnej części kotła znajduje się palnik z podajnikiem paliwa wraz z napędem, oraz zbiornik paliwa. Zadaniem podajnika jest dostarczenie paliwa do palnika w strefę spalania. Pod palnikiem znajduje się popielnik, do którego zsuwa się popiół. Powietrze niezbędne do procesu spalania dostarcza wentylator nadmuchowy, który połączony jest z komorą powietrzną palnika i doprowadza powietrze przez otwory lub szczeliny do strefy żaru. Pracą układu podającego paliwo reguluje sterownik.

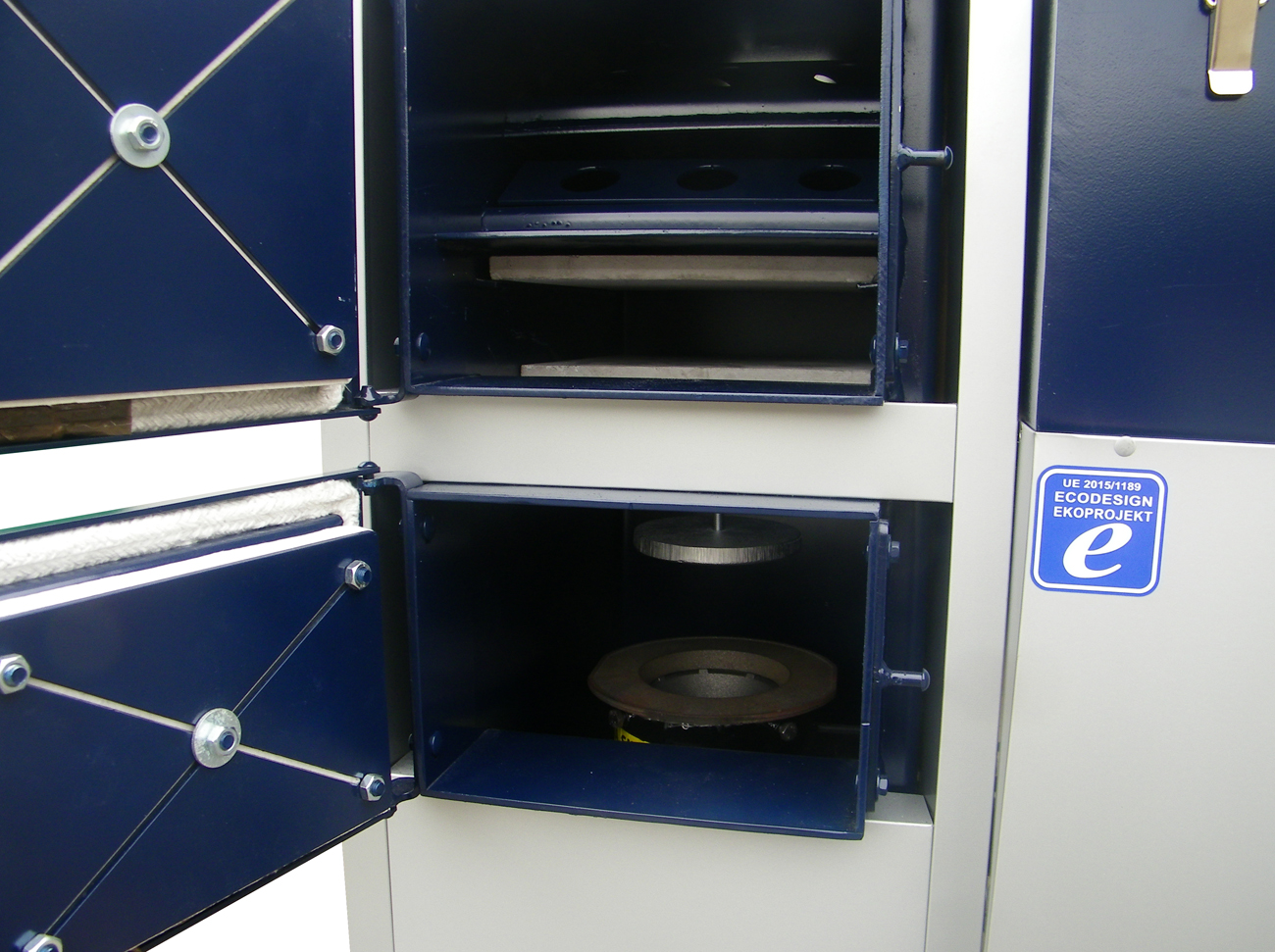

Konstrukcja kotła umożliwia okresowo czyszczenie powierzchni wymiany ciepła, paleniska, popielnika przez włazy i drzwiczki paleniska, popielnika, otwory wyczystek ciągów konwekcyjnych. Wszystkie włazy zamknięte są izolowanymi cieplnie drzwiczkami lub pokrywami. Kocioł posiada również izolację termiczną oraz aparaturę sterująco-kontrolno-regulującą.

Do pobrania

Wyszczególnienie Parametry techniczne kotłów KG 20kW
Moc nominalna
[kW]
15
Zakres mocy
[kW]
3,7 - 15
Klasa kotła
-
5/ECODESIGN
Sprawność cieplna
η
93,8
Wielkość powierzchni ogrzewanej
[m2]
100 – 150
Maksymalna temperatura wody
[oC]
95
Minimalna temperatura powrotu
[oC]
55
Max. dop. ciśnienie robocze
[bar]
1,5
Paliwo -  Paliwo podstawowe: węgiel kamienny typ 31.1 groszek energetyczny5-25 mm, wydajność energetyczna >28 MJ/kg, zawartość popiołu <7%.
Pojemność zasobnika paliwa
[ kg ]
160
Zużycie paliwa przy max. mocy
[kg/h]
2,7
Wymagany ciąg kominowy
[Pa]
15
Orientacyjna wysokość komina
[m]
4 - 6
Orientacyjny przekrój komina
[cm2]
200
Pojemność wodna
[dm3/l]
60
Średnica czopucha
[mm]
160
Średnica zasilania i powrotu (króćce wodne)
[cal]
GZ 2”
Wymiary gabarytowe zestawu (bez stopek) Szer. [D]

[mm]

1150
Szer. wymiennika [A]
510
Wys.  [H]
1170
Głęb.  [G]
1010
Czopuch górny [E]
1380
Czopuch tylni [F]
1000
Masa zestawu bez wody (netto)
[kg]
325
Zasilanie elektryczne
[V]
230
Pobór energii elektr. (100% mocy) / (30% mocy)
[W]
60 / 20

Sterownik IRYD RTZ PID

IRYD RTZ Pid Fuzzy Logic KOLOR jest regulatorem przeznaczonym do kontroli pracy kotła CO z podajnikiem ślimakowym lub tłokowym (z czujnikiem położenia podajnika). Regulator steruje rozbudowaną instalacją grzewczą. Specjalnie zaprojektowane menu umożliwia stopniowe uaktywnianie kolejnych funkcji oraz możliwości regulatora. Regulator ten posiada specjalny algorytm pracy pid fuzzy logic, który po określeniu przez użytkownika maksymalnej i minimalnej mocy kotła potrafi w sposób płynny dobierać odpowiednie dawki opału w zależności od obciążenia instalacji oraz rodzaju opału. Regulator steruje w sposób ciągły pracą dmuchawy dobierając do danej prędkości dmuchawy odpowiednią ilość opału. Ponadto wersja ta wyposażona jest w dodatkowy algorytm pid wpływający na temperaturę spalin regulujący moc kotła tak aby wartość temperatury spalin nie przekraczała maksymalnej zadanej przez użytkownika. Te nowoczesne algorytmy sterowania pozwalają zaoszczędzić na ilości spalanego opału, a co za tym idzie ma to korzystny wpływ na środowisko naturalne.

FUNKCJE REGULATORA:

  • płynne sterowanie obrotami dmuchawy
  • sterowanie podajnikiem z możliwością wycofania przy zacięciu (dostępne tylko w przypadku podajnika tłokowego)
  • sterowanie pompą obiegową CO
  • sterowanie pompą ładującą zasobnik CWU
  • sterowanie drugim obiegiem grzewczym - pompą mieszacza lub pompą instalacji podłogowej
  • sterowanie siłownikiem zaworu mieszającego
  • sterowanie pompą cyrkulacyjną, która może być używana w obiegu cyrkulacji CWU lub cyrkulacji CO
  • obsługa dwóch PILOTÓW lub termostatów pokojowych (dwa niezależne obiegi)
  • możliwość sterowania pogodowego temperaturą kotła jak i obiegiem mieszacza*
  • sterowanie tygodniowe obiegu CO, mieszacza/podłogi, CWU, cyrkulacji CWU
  • tryby pracy ZIMA, LATO, PRIORYTET CWU, BRAK CWU
  • 5 zestawów programowalnych parametrów pomiędzy którymi można przełączać się podczas użytkowania regulatora
  • obsługa czujnika otwarcia pokrywy kosza
  • algorytm zliczający ilość spalanego opału
  • dodatkowy algorytm pid monitorujący temperaturę spalin*
  • funkcja anty zamarzania poniżej 5°C
  • funkcja antystop zapobiegająca zastanie pomp
    *czujnik pogodowy i czujnik spalin należy zakupić osobno.

Do pobrania

Konfiguracje kotła

W zaawansowanej konfiguracji kotła oferujemy kilka opcji:

  • oferujemy wybór położenia podajnika z lewej/prawej strony kotła
  • oferujemy wybór otwierania drzwiczek na lewo/prawo
  • oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
  • oferujemy wybór położenia króćca zasilającego i powrotnego

Malowanie

Jako jedni z nielicznych producentów oferujemy Państwu dobór kotła w jednym z trzech wybranych kolorów: zielony / niebieski /czerwony.

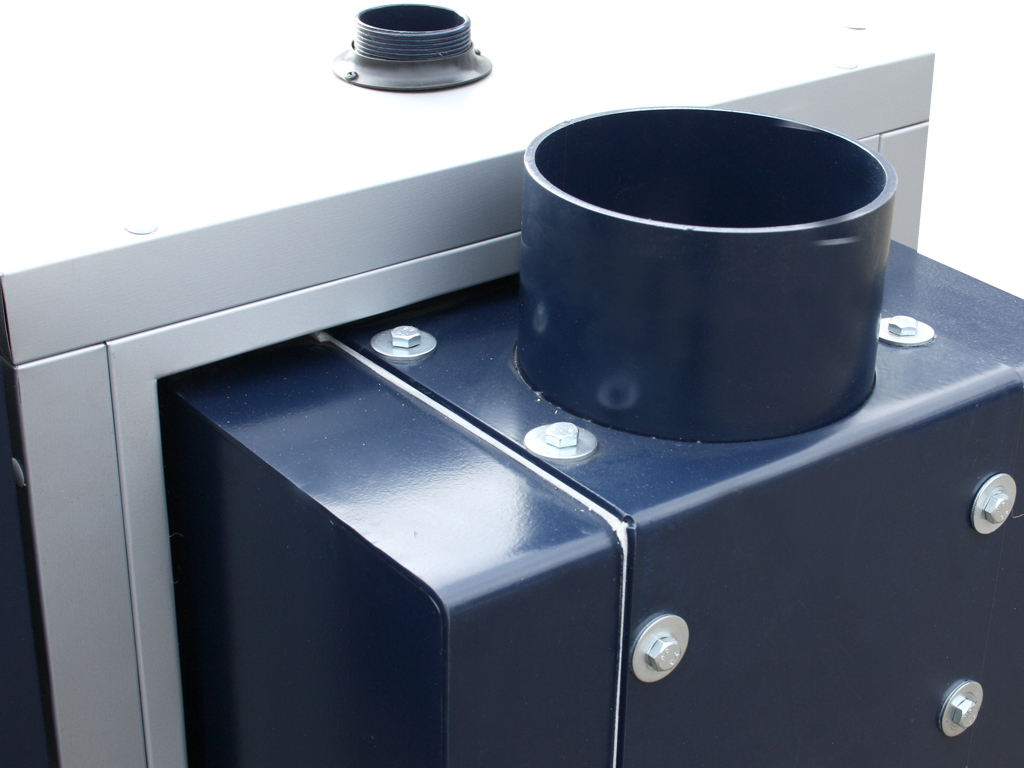

Kształt czopucha

Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.
