MOCE KOTŁÓW:
25 kw
SPRAWNOŚĆ CIEPLNA:
92,0%

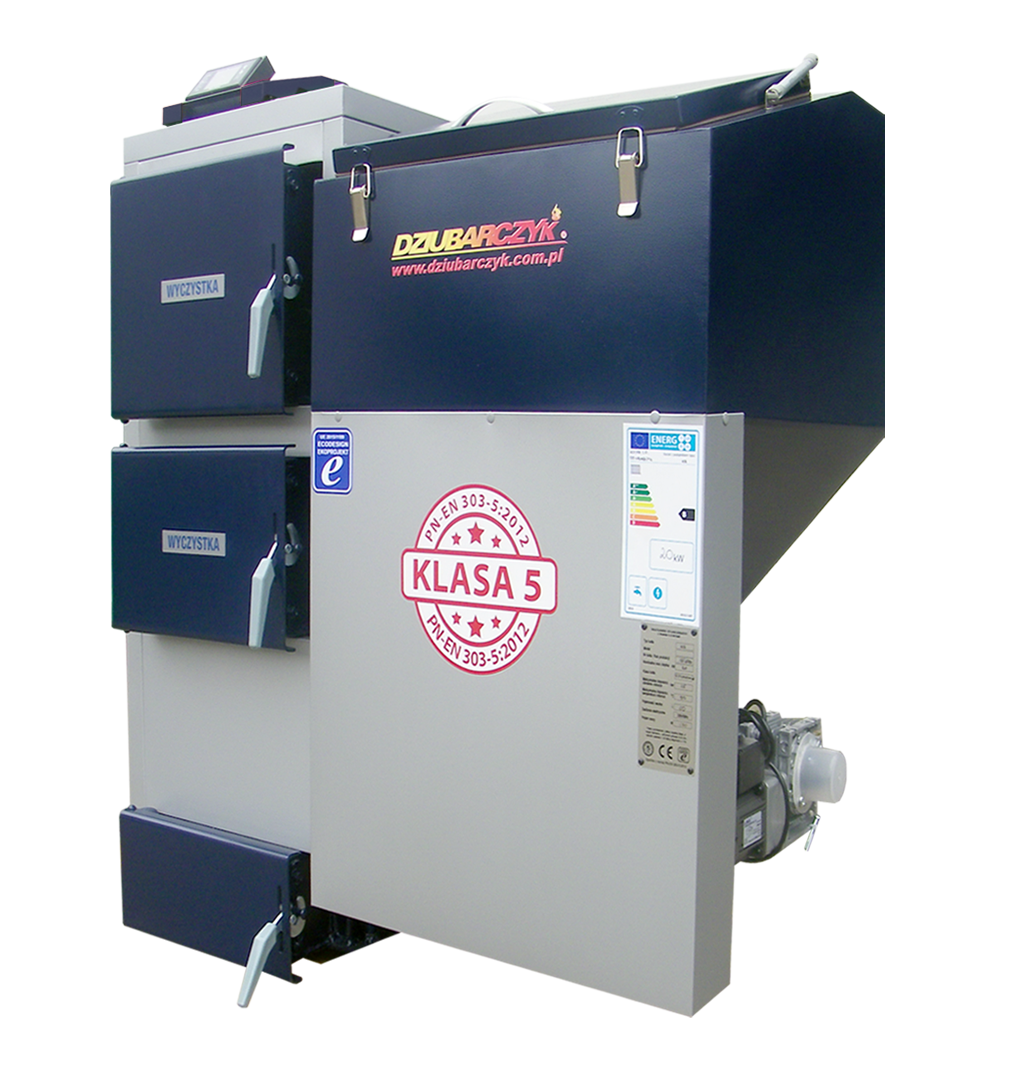

KGS 25kW

kocioł 5 KLASY i ECODESIGN
spełnia normy PN-EN 303-5:2012

Kotły grzewcze

Kotły tego typu przeznaczone są do zasilania instalacji c.o. różnego rodzaju obiektów oraz przygotowania c.w.u. Znajdują zastosowanie w instalacjach grzewczych głównie w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, itp.

Zalety

  • STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH
  • NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU
  • NORMA PN-EN303-5:2012
  • NIEWIELKIE ROZMIARY
  • DOSKONAŁA JAKOŚĆ WYKONANIA
  • PROSTA OBSŁUGA
  • NISKA EMISJA SPALIN

Paliwa spalane z podajnika:

ekogroszek

Kocioł tego typu przeznaczony jest do zasilania instalacji c.o. różnego rodzaju obiektów oraz przygotowania c.w.u. Znajduje zastosowanie w instalacjach grzewczych głównie w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, itp. Kocioł z instalacją grzewczą należy instalować w układzie pompowym. Kocioł wykonany jest w wersji spawanej. Podstawowe elementy kotła stanowią – korpus, palnik z podajnikiem paliwa i zbiornikiem, izolacja termiczna oraz wyposażenie – wentylator i sterownik. Korpus kotła składa się z paleniska, popielnika i części konwekcyjnej. Palenisko znajduje się z przodu kotła i stanowi komorę spalania, w której umieszczony jest palnik. Bezpośrednio za paleniskiem znajduje się część konwekcyjna – wymiennik ciepła. Część konwekcyjna połączona jest z czopuchem. Korpus kotła posiada płaszcz wodny.

W dolnej części kotła znajduje się palnik z podajnikiem paliwa wraz z napędem, oraz zbiornik paliwa. Zadaniem podajnika jest dostarczenie paliwa do palnika w strefę spalania. Pod palnikiem znajduje się popielnik, do którego zsuwa się popiół. Powietrze niezbędne do procesu spalania dostarcza wentylator nadmuchowy, który połączony jest z komorą powietrzną palnika i doprowadza powietrze przez otwory lub szczeliny do strefy żaru. Pracą układu podającego paliwo reguluje sterownik.

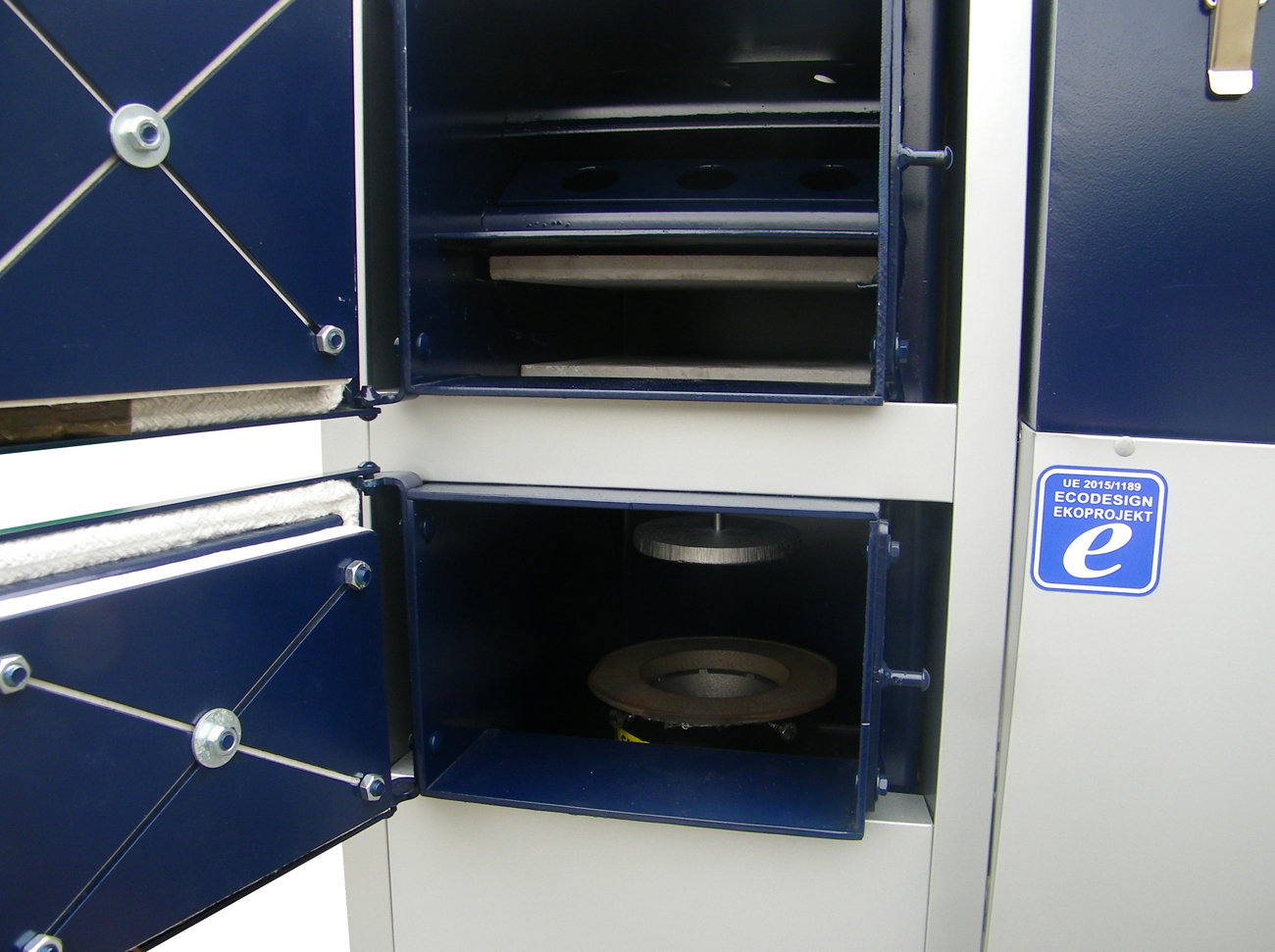

Konstrukcja kotła umożliwia okresowo czyszczenie powierzchni wymiany ciepła, paleniska, popielnika przez włazy i drzwiczki paleniska, popielnika, otwory wyczystek ciągów konwekcyjnych. Wszystkie włazy zamknięte są izolowanymi cieplnie drzwiczkami lub pokrywami. Kocioł posiada również izolację termiczną oraz aparaturę sterująco-kontrolno-regulującą.

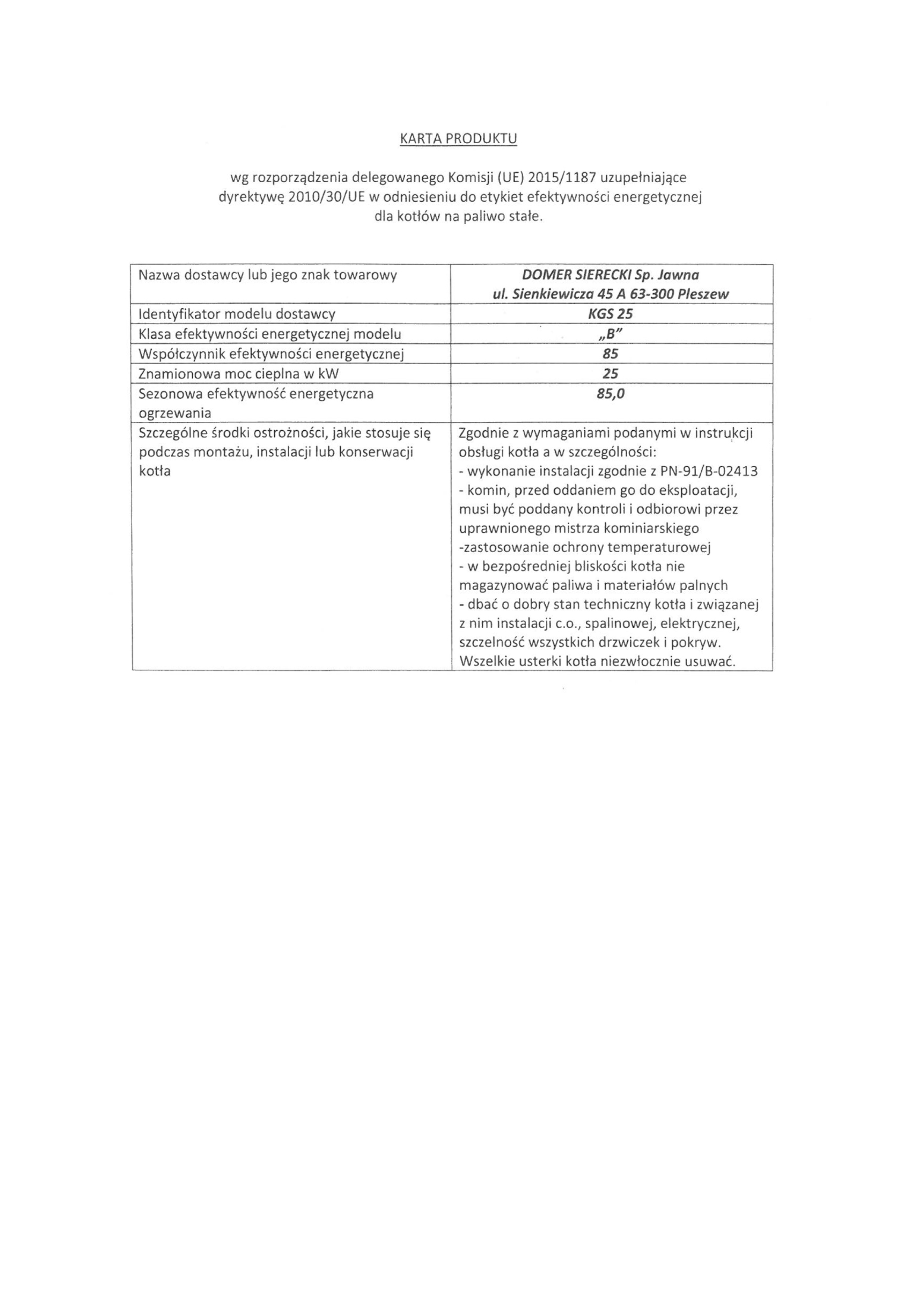

Do pobrania

<
Wyszczególnienie Parametry techniczne kotłów KGS 25kW
Moc nominalna kW 25
Zakres mocy kW 5,8 - 25
Wielkość powierzchni do ogrzania 200-250
Wymagany ciąg spalin Pa 15
Sprawność cieplna przy paliwie podstawowym % 92,0
Maksymalna temperatura wody °C 90
Minimalna temperatura powrotu °C 55
Maksymalne ciśnienie robocze bar 1,5
Zużycie paliwa przy max. mocy kg/h 3,2
Orientacyjny przekrój otworu kominowego cm² 200
Orientacyjna wysokość komina m 4-6
Pojemność wodna kotła L 117
Pojemność kosza zasypowego kg 170
Paliwo - Paliwo -  Paliwo podstawowe: węgiel kamienny typ 31.1 groszek energetyczny 5-25 mm, wydajność energetyczna >28 MJ/kg, zawartość popiołu <7%.
Średnica przekroju czopucha mm 160
Średnica króćca zasilania powrotu cal GZ "2
Masa zestawu bez wody kg 450

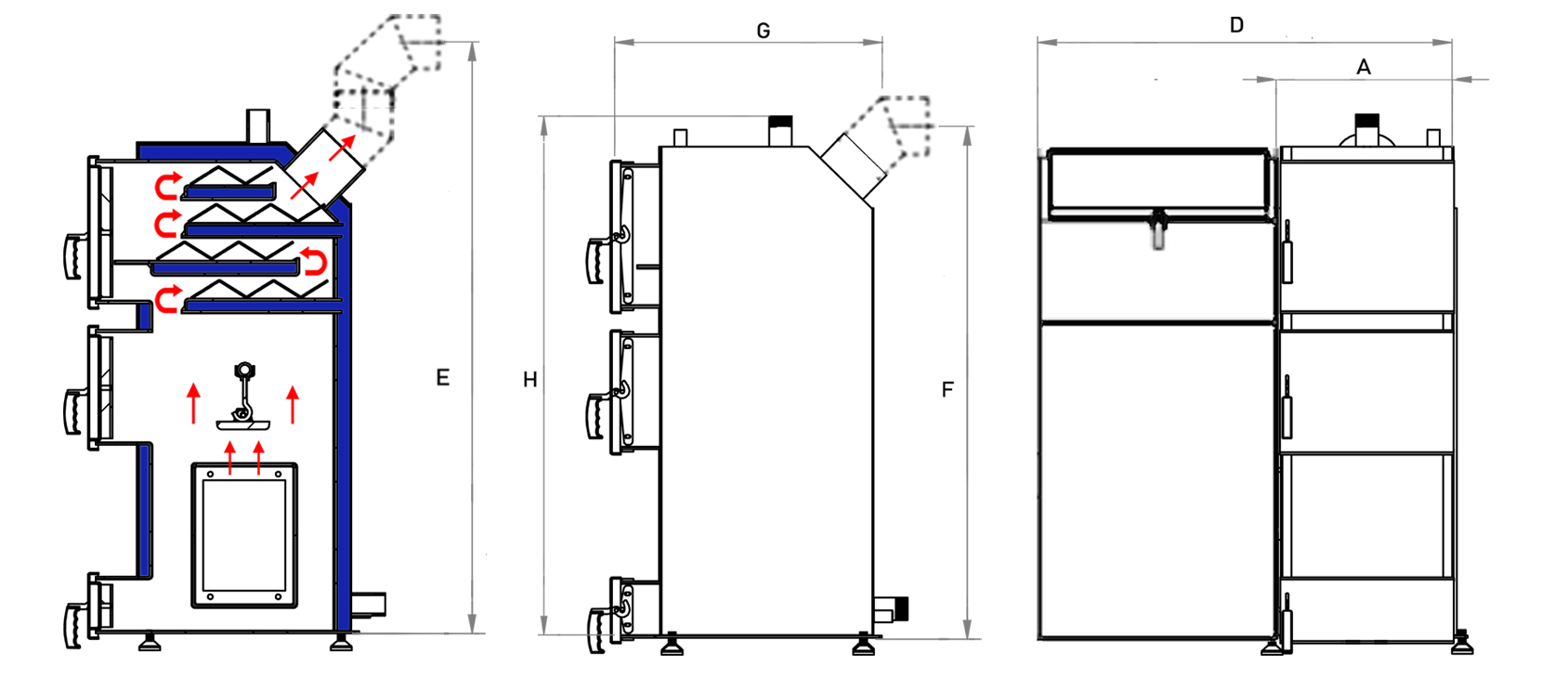

Wymiary gabarytowe zestawu:
(Z STÓPKAMI)

- szerokość zestawu D
- wysokość zestawu H
- głębokość zestawu G
- wymiar do środka czopucha F - tylni
- wymiar do środka czopucha E - górny

mm


1190
1420
780
1380 - zastosowanie kolana 45° w tył
1670 - zastosowanie kolana 45° w górę oraz 90° w tył
Wymiary gabarytowe wymiennika
(Z STÓPKAMI)

- szerokość wymiennika A
- wysokość wymiennika H
- głębokość wymiennika(bez czopucha)

mm


570
1420
780
Wymiary gabarytowe zasobnika paliwa:
- szerokość
- wysokość
- głębokość

mm

570
930
720
Zużycie energii elektrycznej:
przy 100% mocy kotła/przy 30% mocy kotła
W 59/24
Napięcie zasilania V 230

Sterownik IRYD RTZ PID

IRYD RTZ Pid Fuzzy Logic KOLOR jest regulatorem przeznaczonym do kontroli pracy kotła CO z podajnikiem ślimakowym lub tłokowym (z czujnikiem położenia podajnika). Regulator steruje rozbudowaną instalacją grzewczą. Specjalnie zaprojektowane menu umożliwia stopniowe uaktywnianie kolejnych funkcji oraz możliwości regulatora. Regulator ten posiada specjalny algorytm pracy pid fuzzy logic, który po określeniu przez użytkownika maksymalnej i minimalnej mocy kotła potrafi w sposób płynny dobierać odpowiednie dawki opału w zależności od obciążenia instalacji oraz rodzaju opału. Regulator steruje w sposób ciągły pracą dmuchawy dobierając do danej prędkości dmuchawy odpowiednią ilość opału. Ponadto wersja ta wyposażona jest w dodatkowy algorytm pid wpływający na temperaturę spalin regulujący moc kotła tak aby wartość temperatury spalin nie przekraczała maksymalnej zadanej przez użytkownika. Te nowoczesne algorytmy sterowania pozwalają zaoszczędzić na ilości spalanego opału, a co za tym idzie ma to korzystny wpływ na środowisko naturalne.

FUNKCJE REGULATORA:

  • płynne sterowanie obrotami dmuchawy
  • sterowanie podajnikiem z możliwością wycofania przy zacięciu (dostępne tylko w przypadku podajnika tłokowego)
  • sterowanie pompą obiegową CO
  • sterowanie pompą ładującą zasobnik CWU
  • sterowanie drugim obiegiem grzewczym - pompą mieszacza lub pompą instalacji podłogowej
  • sterowanie siłownikiem zaworu mieszającego
  • sterowanie pompą cyrkulacyjną, która może być używana w obiegu cyrkulacji CWU lub cyrkulacji CO
  • obsługa dwóch PILOTÓW lub termostatów pokojowych (dwa niezależne obiegi)
  • możliwość sterowania pogodowego temperaturą kotła jak i obiegiem mieszacza*
  • sterowanie tygodniowe obiegu CO, mieszacza/podłogi, CWU, cyrkulacji CWU
  • tryby pracy ZIMA, LATO, PRIORYTET CWU, BRAK CWU
  • 5 zestawów programowalnych parametrów pomiędzy którymi można przełączać się podczas użytkowania regulatora
  • obsługa czujnika otwarcia pokrywy kosza
  • algorytm zliczający ilość spalanego opału
  • dodatkowy algorytm pid monitorujący temperaturę spalin*
  • funkcja anty zamarzania poniżej 5°C
  • funkcja antystop zapobiegająca zastanie pomp
    *czujnik pogodowy i czujnik spalin należy zakupić osobno.

Do pobrania

Konfiguracje kotła

W zaawansowanej konfiguracji kotła oferujemy kilka opcji:

  • oferujemy wybór położenia podajnika z lewej/prawej strony kotła
  • oferujemy wybór otwierania drzwiczek na lewo/prawo
  • oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
  • oferujemy wybór położenia króćca zasilającego i powrotnego

Malowanie

Jako jedni z nielicznych producentów oferujemy Państwu dobór kotła w jednym z trzech wybranych kolorów: zielony / niebieski /czerwony.


Kształt czopucha

Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.
