DRAGON
kotły na pellet 5 KLASA & ECODESIGN
spełnia normy PN-EN 303-5:2021-09
KOTŁY ZNAJDUJĄ SIĘ NA LIŚCIE ZIELONYCH URZĄDZEŃ "ZUM": DRAGON 10kW - link do strony DRAGON 15kW - link do strony
DRAGON 20kW - link do strony DRAGON 25kW - link do strony
DRAGON 30kW - link do strony DRAGON 35kW - link do strony
Kotły grzewcze
Kotły grzewcze typu DRAGON są to nisko temperaturowe ekologiczne kotły c.o. przystosowane do efektywnego i w pełni zautomatyzowanego spalania biomasy w postaci pelletu. W kotle zastosowano wrzutkowy palnik samoczyszczący z wysokozaawansowanym technologicznie sterownikiem.
Zalety
- STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH
- NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU - zasobnik paliwa umieszczony na wysokości 1m od podłoża
- EKOLOGICZNE PALIWO - kocioł na pellet
- NAJDOGODNIEJSZE USTAWIENIE ZASOBNIKA - możliwość konfiguracji zarówno z lewej jak i z prawej strony kotła
- NAJPROSTSZE CZYSZCZENIE KOTŁA - dostęp do kanałów poprzez otwarcie przednich drzwiczek
Dokumenty do pobrania
| DRAGON 10 o mocy 10kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DRAGON 15 o mocy 15kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DRAGON 20 o mocy 20kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
| DRAGON 25 o mocy 25kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DRAGON 30 o mocy 30kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
DRAGON 35 o mocy 35kW DTR - Dokumentacja techniczno-ruchowa - pobierz Karta produktu - pobierz Karta wymogów ekoprojektu - pobierz Etykieta energetyczna - pobierz Zaświadczenie wg. PN-EN 303-5:2021-09 - pobierz |
Paliwa spalane:
pellet
Kotły typu DRAGON produkowane są o mocy: 10-35 kW .
Główną zaletą kotłów DRAGON jest komfortowa oraz bardzo prosta obsługa, sprowadzająca się praktycznie do okresowego uzupełniania stanu paliwa w koszu zasypowym (w zależności od warunków pogodowych i stopnia docieplenia budynku co 3 - 6 dni).
Kotły DRAGON są tak skonstruowane aby można było dołączyć zewnętrzny układ podający paliwo z głównego magazynu. Do obsługi kotła należy czasowe opróżnianie szuflady popielnikowej oraz udrażniania kanałów spalinowych.
Wposażone są w innowacyjny system auto rozpalania i automatycznego czyszczenia palnika. Dlatego też kotły typu DRAGON zostały uznane za najekonomiczniejsze i najbardziej przyjazne środowisku kotły grzewcze w swojej klasie.
Do pobrania
| Wyszczególnienie | Parametry techniczne kotłów DRAGON | |||||||||||
| Moc nominalna | kW | 10 | 15 | 20 | 25 | 30 | 35 | |||||
| Zakres mocy | kW | 2,95 - 10,45 | 4,43 - 15,64 | 5,90 - 20,82 | 7,32 - 25,50 | 8,75 - 30,18 | 10,17 - 34,86 | |||||
| Wielkość powierzchni do ogrzania | m² | 50-100 | 100-150 | 150-200 | 200-250 | 250-350 | 300-450 | |||||
| Wymagany ciąg spalin | Pa | 20 - 25 | 20 - 25 | 20 -25 | 20 - 25 | 20 - 25 | 20 - 25 | |||||
| Sprawność cieplna dla mocy nom./min. | % | 92,10/92,38 | 92,11/92,47 | 92,11/92,55 | 92,12/92,52 | 92,14/92,50 | 92,15/92,47 | |||||
| Klasa kotła | 5 Klasa & Ecodesign PN-EN 303-5:2021-09 UE 2015/1189 |
|||||||||||
| Maksymalna temperatura wody | °C | 85 | ||||||||||
| Minimalna temperatura powrotu | °C | 55 | ||||||||||
| Maksymalne ciśnienie robocze | bar | 2 | ||||||||||
| Zużycie paliwa przy max. mocy | kg/h | 2,33 | 3,49 | 4,64 | 5,68 | 6,73 | 7,77 | |||||
| Orientacyjny przekrój otworu kominowego | cm² | 280 | 280 | 280 | 280 | 280 | 280 | |||||
| Orientacyjna wysokość komina | m | 4 | 4 | 4 | 6 | 6 | 6 | |||||
| Pojemność wodna kotła | L | 80 | 89 | 89 | 123 | 190 | 190 | |||||
| Pojemność kosza zasypowego | kg/L | 90/135 | 130/195 | 130/195 | 150/225 | 160/240 | 160/240 | |||||
| Paliwo | - | PELLET DRZEWNY - średnica 6-8mm, wydajność energetyczna > 17 MJ/kg, zawartość wilgoci nie wyższa niż 12% | ||||||||||
| Średnica zew. czopucha | mm | 158 | 158 | 158 | 158 | 158 | 158 | |||||
| Średnica króćca zasilania powrotu | cal | GZ "1 | GZ "1 | GZ "1 | GZ "2 | GZ "2 | GZ "2 | |||||
| Masa zestawu bez wody | kg | 260 | 350 | 350 | 390 | 510 | 510 | |||||

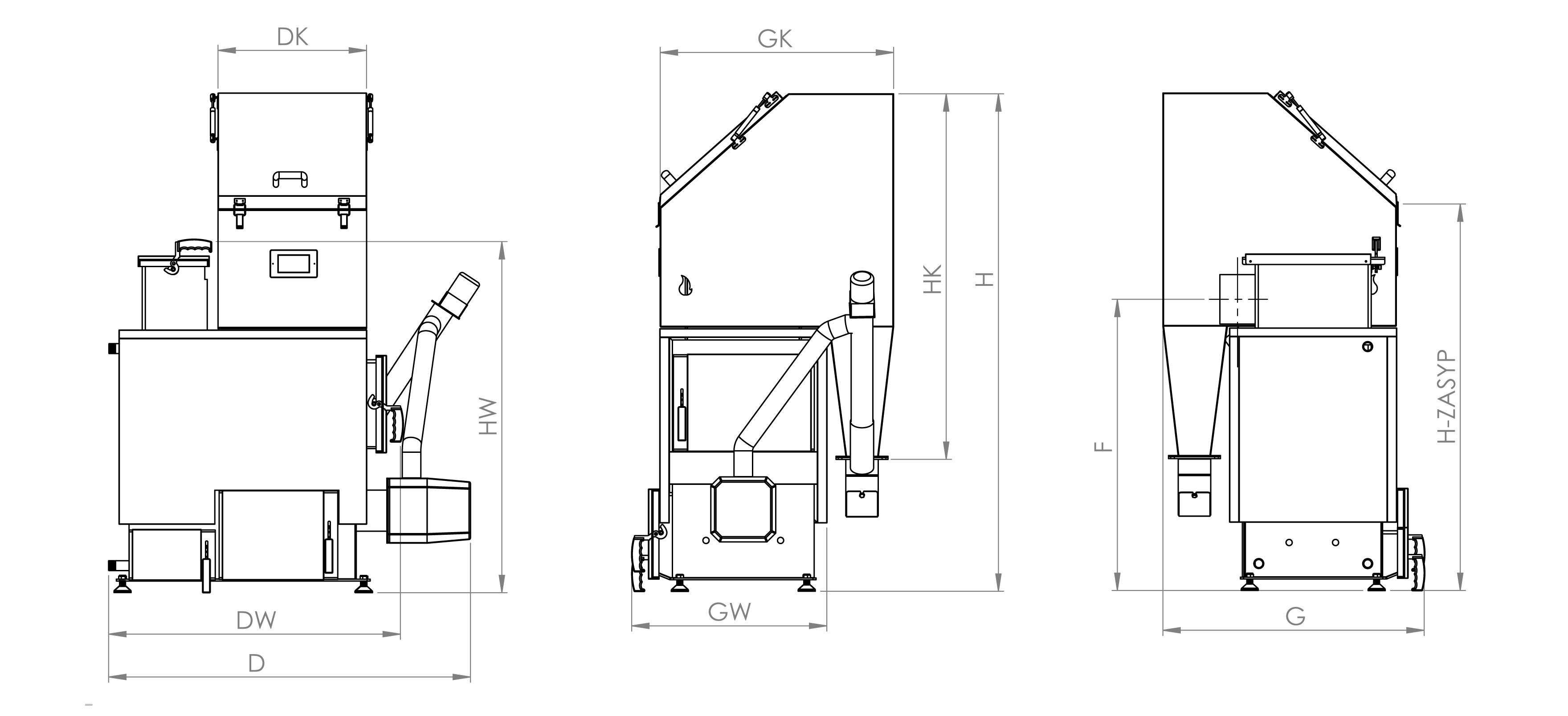

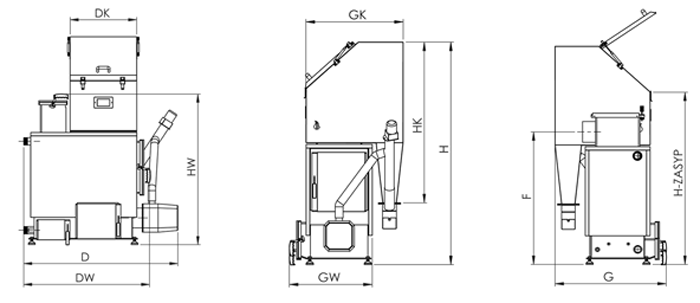

| Wymiary gabarytowe zestawu: (Z STÓPKAMI) - szerokość D - wysokość H - głębokość G - wysokość do środka czopucha F - wysokość początku zasypu H-ZASYP |
mm | <
1100 1390 760 830 1080 |
1160 1640 850 980 1300 |
1160 1640 850 980 1300 |
1210 1720 840 1060 1380 |
1260 1790 950 1150 1320 |
1260 1790 950 1150 1320 |
|||||
| Wymiary gabarytowe wymiennika (Z STÓPKAMI) - szerokość DW - wysokość HW - głębokość GW(bez czopucha) |
mm |
880 1020 550 |
930 1190 600 |
930 1190 600 |
980 1250 580 |
1050 1330 700 |
1050 1330 700 |
|||||
| Wymiary gabarytowe zasobnika paliwa: - szerokość DK - wysokość HK - głębokość GK |
mm |
425 915 660 |
480 1150 740 |
480 1150 740 |
540 1220 740 |
590 1290 830 |
590 1290 830 |
|||||
|
Zużycie energii elektrycznej: przy 100% mocy kotła/przy 30% mocy kotła |
W | 66/30 | 68/40 | 70/41 | 71/44 | 72/47 | 73/51 | |||||
| Napięcie zasilania | V | 230 | ||||||||||
Sterownik ecoMAX 920P1-K
ecoMAX 920P1-K to urządzenie wykonane w zaawansowanej technologii. Kontroluje proces spalania w kotłach na paliwo stałe z zapalarką. Standardowo obsługuje obieg grzewczy CO i CWU oraz obieg mieszaczowy. Regulator dostępny jest w kompletnej zabudowie oraz w wersji z wyjmowanym panelem umożliwiającym montaż na przedniej części kotła. Ten mikroprocesorowy regulator nowej generacji oznacza dla użytkownika:
- intuicyjną i prostą obsługę
- korzystanie z wielu ciekawych funkcji
- unikalny design
- system regulacji TOUCH & PLAY
- atrakcyjny wyświetlacz, na którym wyświetlane są informacje w postaci czytelnych ikon
- komfort poprzez współpracę z zdalnym sterowaniem ecoSTER
- komfortowe sterowanie pracą kotła przez Internet, on-line
Do pobrania
Konfiguracje kotła
W zaawansowanej konfiguracji kotła oferujemy kilka opcji:
- oferujemy wybór położenia podajnika z lewej/prawej strony kotła
- oferujemy wybór otwierania drzwiczek na lewo/prawo
- oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
- oferujemy wybór położenia króćca zasilającego i powrotnego
Kształt czopucha
Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.
