MOCE KOTŁÓW:
12 kw
SPRAWNOŚĆ CIEPLNA:
88,9%

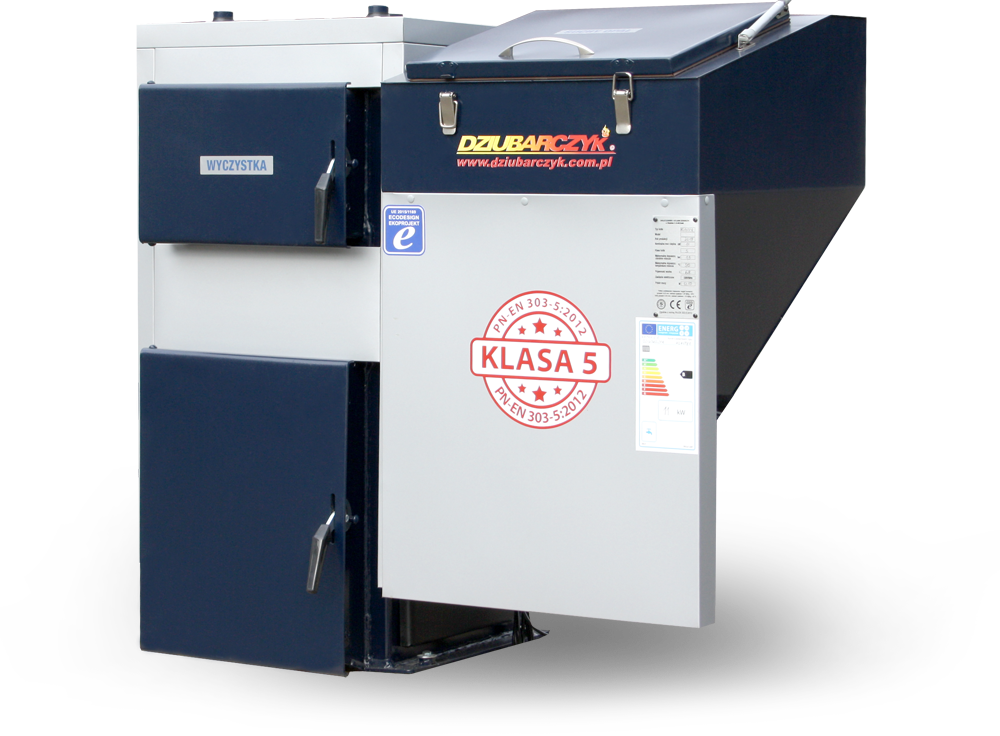

KLASTER 5

(12 kW)

kocioł 5 KLASY i ECODESIGN

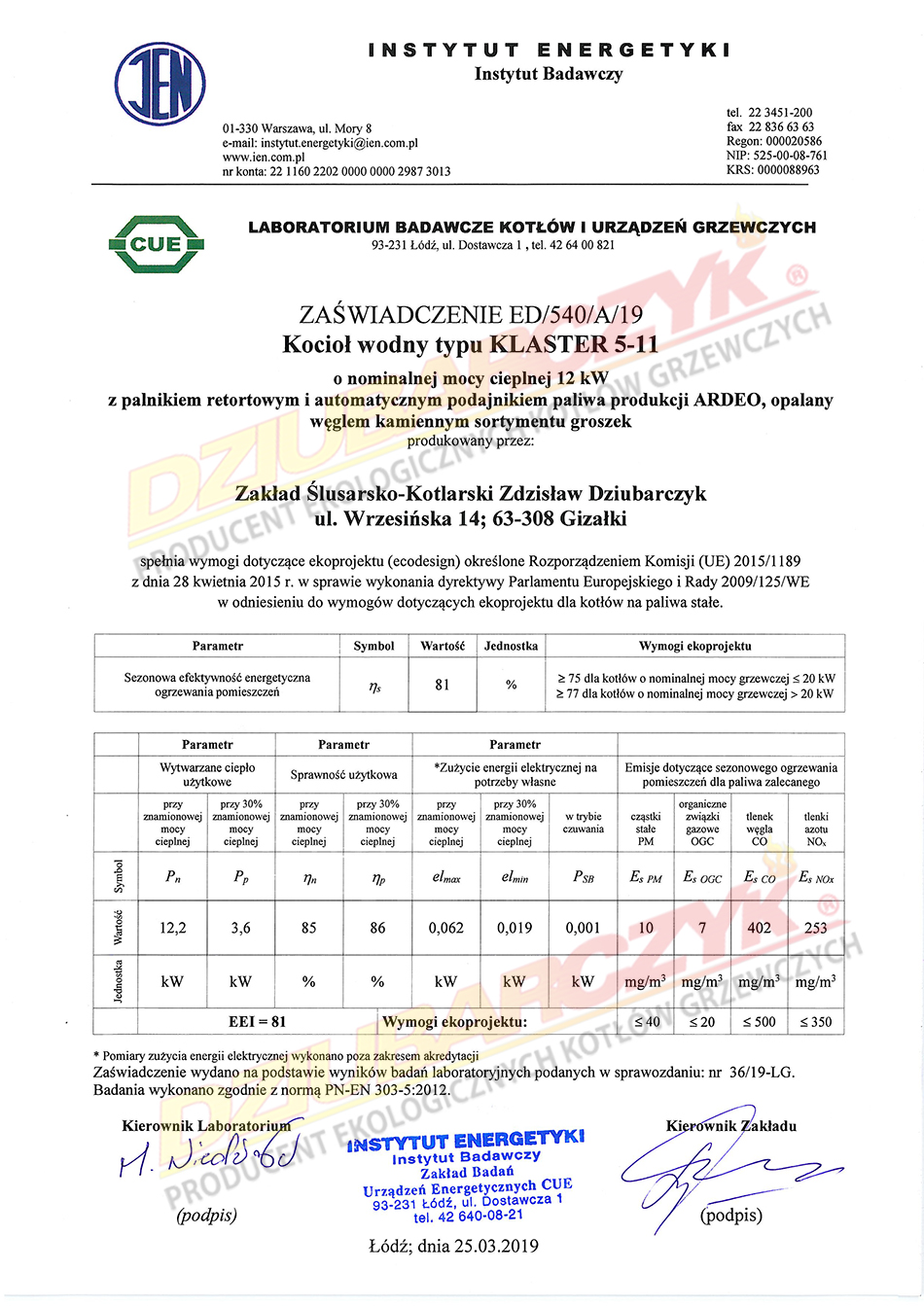

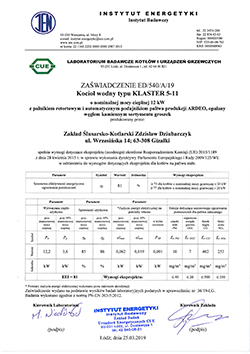

spełnia normy PN-EN 303-5:2012

Kotły grzewcze

Kotły tego typu przeznaczone są do zasilania instalacji c.o. różnego rodzaju obiektów oraz przygotowania c.w.u. Znajdują zastosowanie w instalacjach grzewczych głównie w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, itp.

Zalety

  • STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH
  • NAJŁATWIEJSZY DOSTĘP DO ZAŁADUNKU
  • NORMA PN-EN303-5:2012
  • NIEWIELKIE ROZMIARY
  • DOSKONAŁA JAKOŚĆ WYKONANIA
  • PROSTA OBSŁUGA
  • NISKA EMISJA SPALIN

Paliwa spalane z podajnika:

ekogroszek

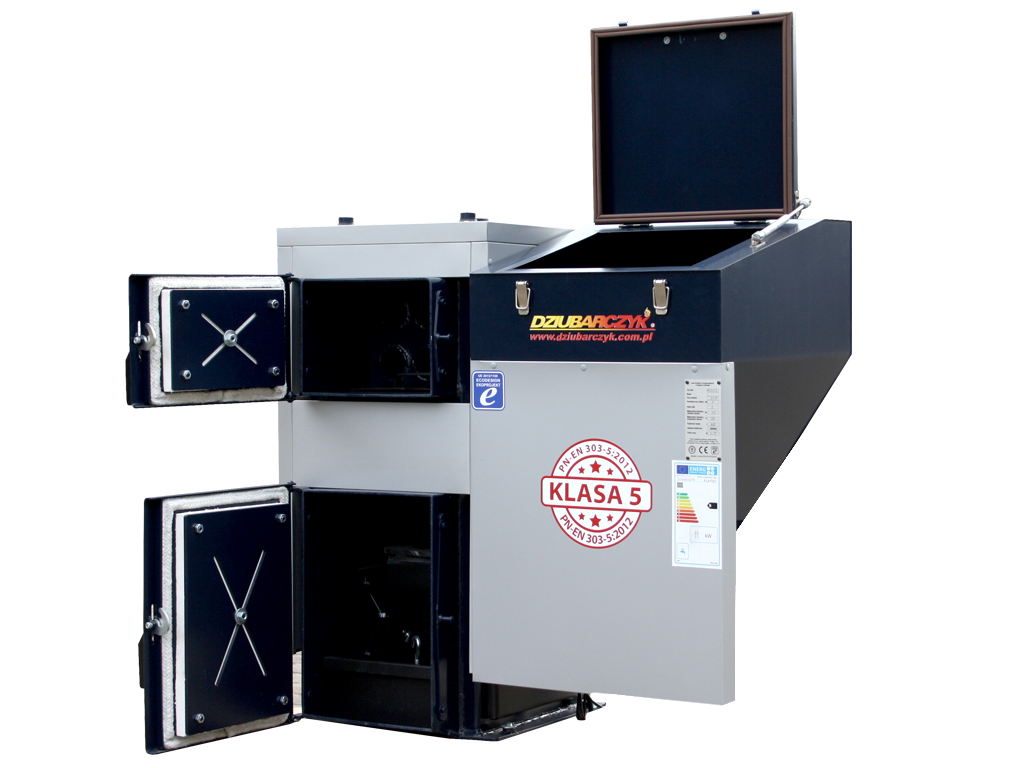

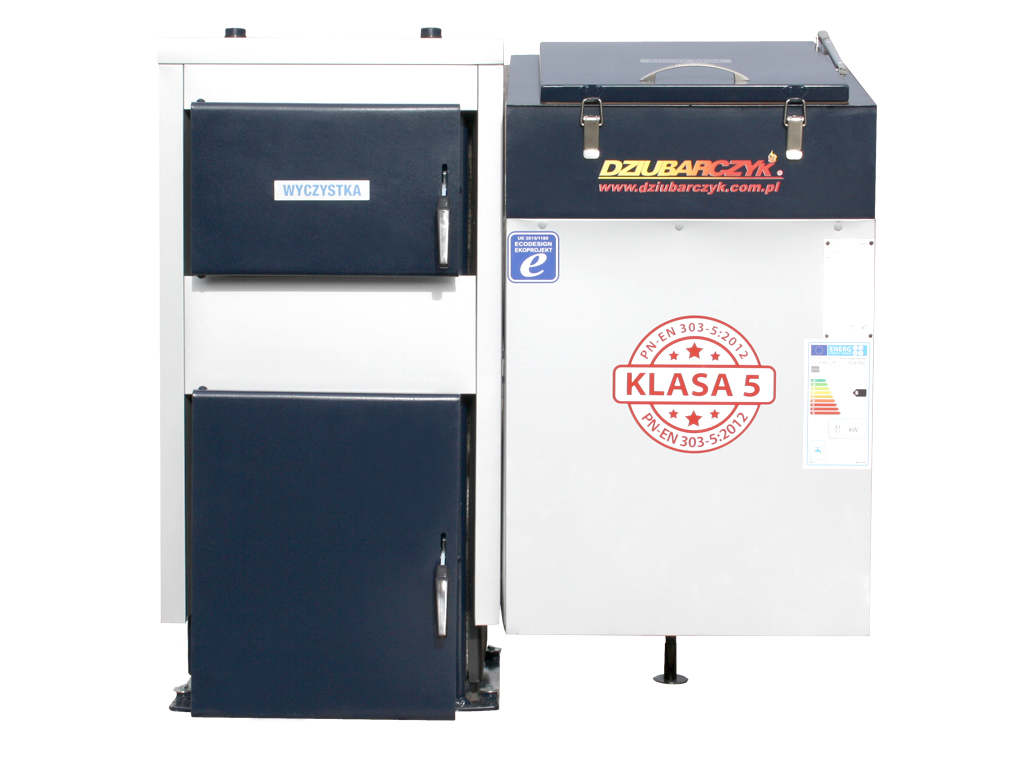

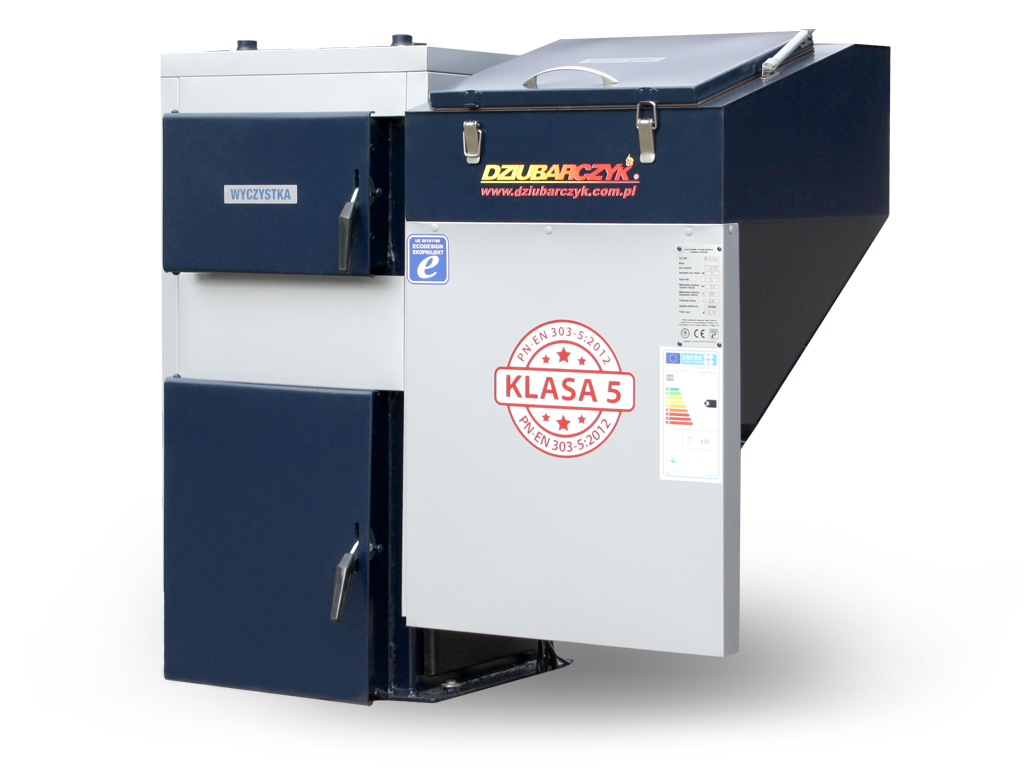

Kocioł tego typu przeznaczony jest do zasilania instalacji c.o. różnego rodzaju obiektów oraz przygotowania c.w.u. Znajduje zastosowanie w instalacjach grzewczych głównie w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, itp. Kocioł z instalacją grzewczą należy instalować w układzie pompowym. Kocioł wykonany jest w wersji spawanej. Podstawowe elementy kotła stanowią – korpus, palnik z podajnikiem paliwa i zbiornikiem, izolacja termiczna oraz wyposażenie – wentylator i sterownik. Korpus kotła składa się z paleniska, popielnika i części konwekcyjnej. Palenisko znajduje się z przodu kotła i stanowi komorę spalania, w której umieszczony jest palnik. Bezpośrednio za paleniskiem znajduje się część konwekcyjna – wymiennik ciepła. Część konwekcyjna połączona jest z czopuchem. Korpus kotła posiada płaszcz wodny.

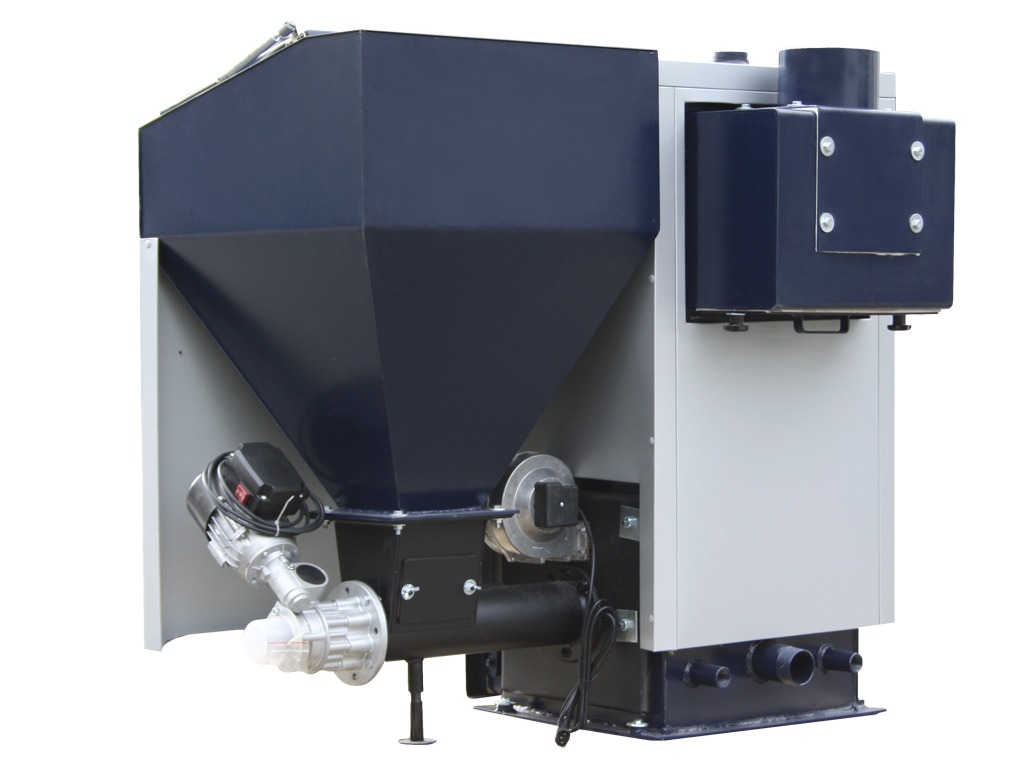

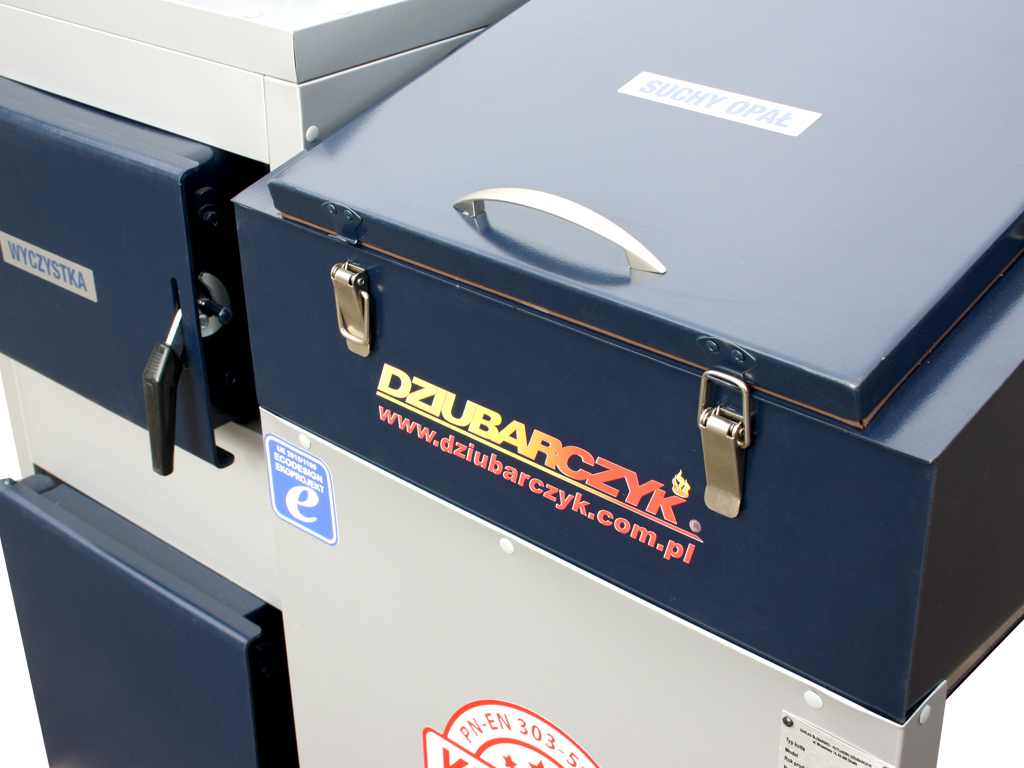

W dolnej części kotła znajduje się palnik z podajnikiem paliwa wraz z napędem, oraz zbiornik paliwa. Zadaniem podajnika jest dostarczenie paliwa do palnika w strefę spalania. Pod palnikiem znajduje się popielnik, do którego zsuwa się popiół. Powietrze niezbędne do procesu spalania dostarcza wentylator nadmuchowy, który połączony jest z komorą powietrzną palnika i doprowadza powietrze przez otwory lub szczeliny do strefy żaru. Pracą układu podającego paliwo reguluje sterownik.

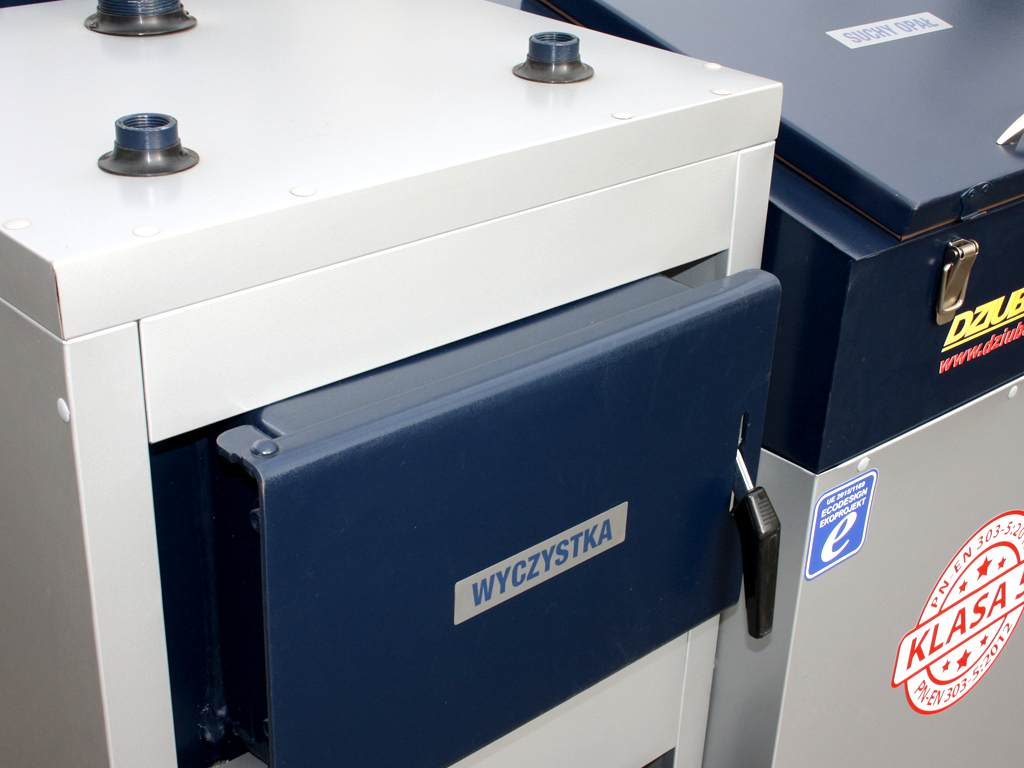

Konstrukcja kotła umożliwia okresowo czyszczenie powierzchni wymiany ciepła, paleniska, popielnika przez włazy i drzwiczki paleniska, popielnika, otwory wyczystek ciągów konwekcyjnych. Wszystkie włazy zamknięte są izolowanymi cieplnie drzwiczkami lub pokrywami. Kocioł posiada również izolację termiczną oraz aparaturę sterująco-kontrolno-regulującą.

Do pobrania

<
Wyszczególnienie Parametry techniczne kotłów KLASTER-5 12kW
Moc nominalna kW 12
Zakres mocy kW 3,3 - 12
Wielkość powierzchni do ogrzania 50-150
Wymagany ciąg spalin Pa 15
Sprawność cieplna przy paliwie podstawowym % 88,9
Maksymalna temperatura wody °C 90
Minimalna temperatura powrotu °C 55
Maksymalne ciśnienie robocze bar 1,5
Zużycie paliwa przy max. mocy kg/h 1,7
Orientacyjny przekrój otworu kominowego cm² 200
Orientacyjna wysokość komina m 4-6
Pojemność wodna kotła L 68
Pojemność kosza zasypowego kg 100
Paliwo - Paliwo -  Paliwo podstawowe: węgiel kamienny typ 31.1 groszek energetyczny5-25 mm, wydajność energetyczna >28 MJ/kg, zawartość popiołu <7%.
Średnica przekroju czopucha mm 160
Średnica króćca zasilania powrotu cal GZ "2
Masa zestawu bez wody kg 390
Wymiary gabarytowe zestawu:
(Z STÓPKAMI)

- szerokość zestawu D
- wysokość zestawu H
- głębokość zestawu G
- wymiar do środka czopucha F - tylni
- wymiar do środka czopucha E - górny

mm


1110
1160
870
940
1260
Wymiary gabarytowe wymiennika
(Z STÓPKAMI)

- szerokość wymiennika A
- wysokość wymiennika H
- głębokość wymiennika(bez czopucha)

mm


540
1160
600
Wymiary gabarytowe zasobnika paliwa:
- szerokość
- wysokość
- głębokość

mm

560
670
590
Zużycie energii elektrycznej:
przy 100% mocy kotła/przy 30% mocy kotła
W 62/19
Napięcie zasilania V 230

Sterownik SP-18

Zadaniem urządzenia jest automatyczne sterowanie nadmuchem w kotle C.O. i załączanie pomp: obiegowej, wody użytkowej oraz pompy podłogowej w instalacji centralnego ogrzewania. Regulator współpracuje z podajnikiem ślimakowym kotła. Proces sterowania realizowany jest poprzez kontrolę temperatury wody w kotle C.O.

Regulator posiada dwa tryby:

  • Tryb pracy (wtedy kiedy temperatura C.O. jest niższa niż zadana).
  • Tryb podtrzymania (wtedy kiedy temperatura C.O. jest równa lub wyższa niż zadana).

Regulator umożliwia utrzymanie zadanej temperatury wody użytkowej oraz utrzymuje temperaturę wewnątrz budynku. Regulator wymaga zmiany ustawień ze względu na różnorodność opału oraz rodzaju kotła.

Do pobrania

Konfiguracje kotła

W zaawansowanej konfiguracji kotła oferujemy kilka opcji:

  • oferujemy wybór położenia podajnika z lewej/prawej strony kotła
  • oferujemy wybór otwierania drzwiczek na lewo/prawo
  • oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
  • oferujemy wybór położenia króćca zasilającego i powrotnego

Malowanie

Jako jedni z nielicznych producentów oferujemy Państwu dobór kotła w jednym z trzech wybranych kolorów: zielony / niebieski /czerwony.

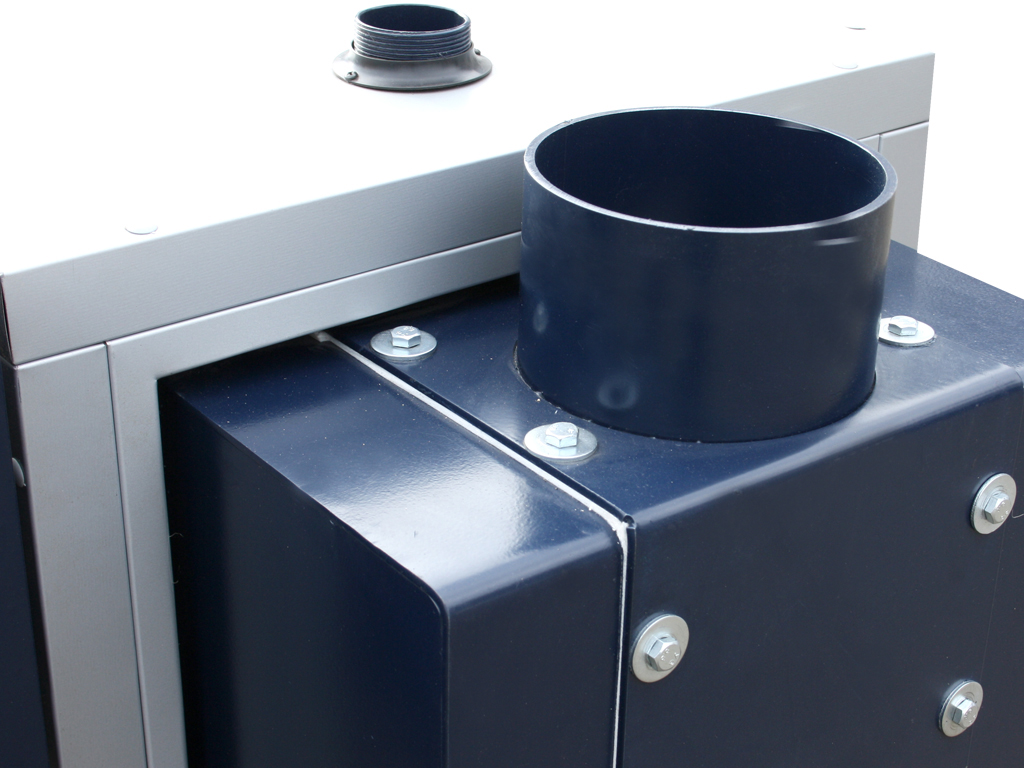

Kształt czopucha

Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.
