MOCE KOTŁÓW:
19-500 kw
SPRAWNOŚĆ CIEPLNA:
82-86%

KWM-S

kotły uniwersalne (wielopaliwowe)
z nadmuchem i sterowaniem

Kotły grzewcze

Kotły typu KWM-S są kotłami z regulowanym procesem spalania przeznaczonymi do podgrzewania wody do temperatury na wylocie nie przekraczającej 90°C.

Zalety

  • STAL NAJWYŻSZEJ JAKOŚCI - blacha kotłowa P265GH
  • SPRAWNOŚĆ - sprawność kotłów osiągająca A klasę
  • BARDZO DUŻA KOMORA ZASYPOWA
  • DUŻE I WYGODNE DRZWICZKI - z możliwością konfiguracji lewe/prawe
  • WYCZYSTKA Z PRZODU - wygodny sposób czyszczenia kotła
  • NAJPROSTSZE CZYSZCZENIE KOTŁA - dostęp do kanałów poprzez otwarcie przednich drzwiczek
Informacje Parametry Sterowanie Konfiguracje Galeria

Paliwa spalane na ruszcie:

miał

węgiel


drewno

brykiet

Kotły grzewcze typu KWM-S produkowane są o mocach: 19 - 500 kW. Znajdują głównie zastosowanie w instalacjach centralnego ogrzewania w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, szklarniach, szkołach itp

Posiadają dużą komorę zasypową i stosunkowo duże drzwiczki zasypowe. Są to kotły uniwersalne na wszystkie paliwa (węgiel, miał, drewno oraz mieszanki biomasowe).

Kotły należy montować wyłącznie w instalacjach systemu otwartego. Mogą pracować w układzie grawitacyjnym lub pompowym.

Kotły KWM-S wyposażone są w nowoczesny regulator, zadaniem urządzenia jest automatyczne sterowanie nadmuchem w kotle C.O. i załączanie pomp: obiegowej, ciepłej wody użytkowej oraz pompy podłogowej (opcja) w instalacji centralnego ogrzewania. Proces sterowania realizowany jest poprzez kontrolę temperatury wody w kotle C.O.

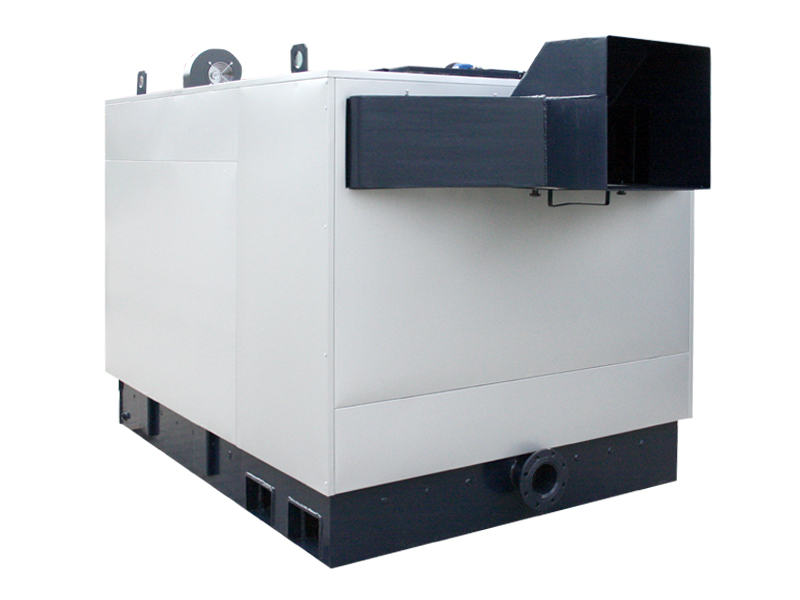

Kocioł KWM-S o dużej mocy 500 kW

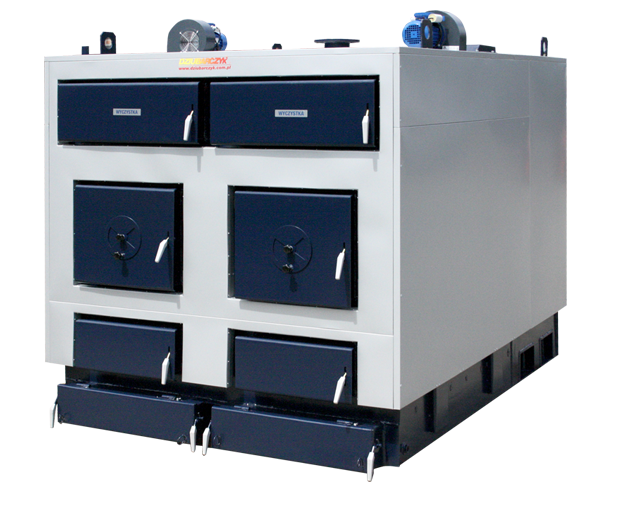

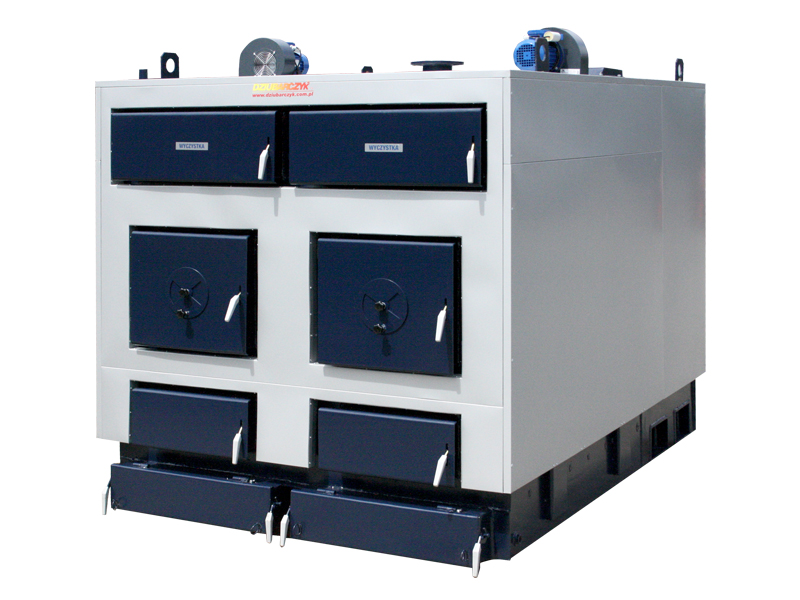

Kocioł dwupaleniskowy KWM-S o dużej mocy

Do pobrania

Wyszczególnienie Parametry techniczne kotłów KWM-S
Moc nominalna kW 19 25 38 50 62 75 95 125 150 200 250 300 350 500
Średnia moc eksploat. w syst. całodob. kW 9 12 19 25 31 37 50 62 75 100 125 150 175 250
Powierzchnia grzewcza kotła m2 2 3 4 5 6 7,5 10,5 12,5 14 17 21 25 29 50
Wielkość powierzchni ogrzewanej w systemie całodobowym m2 do 100 100
-150		 150
-200		 200
-250		 250
-300		 300
-380		 380
-530		 530
-630		 630
 -750		 750
-1000		 1000
-1300		 1300
-1600		 1600
-1900		 2300
-3000
Stałopalność h ~24
Stałopalność przy mocy nominalnej h ~8
Jednorazowy zasyp paliwa kg 35 45 60 75 95 120 165 195 285 360 430 565 725 885
Sprawność cieplna osiągana % 82 82 83 83 83 83 83 86 84 84 83 83 83 83
wymagana 75 75,5 76 77 77 77,5 78 78,5 79 79 79,5 80 80 80
Maksymalna temperatura wody ºC 90
Ciśnienie robocze max MPa 0,15 0,25
Ciśnienie próbne MPa 0,25 0,35
Wymagany ciąg spalin Pa 23 - 30 45 - 50
Wymagana wysokość komina m 5 5 5 6 6 7 7 8 9,5 11 12 13 13 15
Wymagany przekrój otworu kominowego cm2 220 230 270 300 300 350 500 650 750 950 950 1300 1950 2400
Masa kotła kg 327 410 490 580 665 800 1200 1400 1500 1750 2150 2760 3220 5300
Pojemność wodna dm2 112 125 170 215 255 315 450 530 560 590 650 780 930 1430
Paliwo Węgiel kamienny asortyment miał MI typ 32.1 kl. 25/12 wg PN-82/G-97001-3
Wymiary podstawowe kotła
Głębokość wymiennika mm 842 954 1014 1074 1124 1174 1382 1512 1662 1742 1792 1938 2078 2660
całkowita [G] 1097 1249 1344 1424 1494 1544 1792 1962 2227 2307 2357 2503 2693 3260
Szerokość wymiennika mm 422 514 564 634 694 784 858 872 924 1054 1164 1341 1526 1870
całkowita [D] 542 634 684 754 814 904 978 952 1004 1134 1244 1421 1606 2998
Wysokość wymiennika mm 1032 1097 1212 1217 1292 1392 1542 1466 1500 1550 1650 1750 1780 1900
całkowita [H] 1290 1355 1470 1475 1550 1650 1800 1851 1885 1935 2035 3135 3165 2200
Średnica króćca zasilania i powrotu ø mm 60x4 60x4 60x4 60x4 76x4 76x4 89x4,5 89x4,5 89x4,5 108x4 108x4 133x4 133x4 150x4
Wymiary przekroju czopucha mm 125 130 160 160 180 180 220 230 250 280 280 320 400 500
Pobór mocy wentylatora W 60 60 60 60 60 2x60 2x60 370 370 370 550 550 550 550

Sterownik PŁOMYK

Regulator Płomyk przeznaczony jest do sterowania nadmuchem w miałowych kotłach C.O. i załączania pompy obiegowej w instalacjach C.O. Regulator posiada funkcję przedmuchu, która uaktywnia się powyżej zadanej temperatury. Regulowana nastawa załączenia pompy C.O. Regulator Płomyk spełnia domową i przemysłową normę kompatybilności elektromagnetycznej (znak CE). Sterownik charakteryzuje się bardzo prostą obsługą i niezawodnym działaniem.

Dane techniczne:

  • Zakres regulacji temperatury 35 - 80st.C
  • Zakres pomiaru temperatury 0 - 99st.C
  • Temperatura, przy której następuje załączenie pompy obiegowej jest regulowana w zakresie 10 - 70st.C
  • Regulacja przedmuchu: 0 - 90 sek., przerwa 1 - 15 min.
  • Możliwość całkowitego wyłaczenia przedmuchu P - 0
  • Płynna regulacja nadmuchu
  • Praca przy temperaturze otoczenia 0 - 40st.C
  • Zasilanie ~230V/50Hz
  • Dopuszczalne obciążenie wyjść: - nadmuch max 100W - pompa obiegowa max 100W
  • Regulowana moc (obroty) dmuchawy wyrażana w [%] od 30%-100%
  • Zakres automatycznej zmiany mocy dmuchawy przed osiągnięciem temperatury zadanej: 2 do 10st.C
  • Wilgotność względna powietrza 95%
  • Stopień ochrony IP 40
  • Klasa izolacji I
  • Wymiary (szer.x wys. x głęb.) 125x75x50mm
  • Zabezpieczenie elektryczne 1,25A

Do pobrania

Konfiguracje kotła

W zaawansowanej konfiguracji kotła oferujemy kilka opcji:

  • oferujemy wybór położenia podajnika z lewej/prawej strony kotła
  • oferujemy wybór otwierania drzwiczek na lewo/prawo
  • oferujemy wybór średnicy i rodzaju króćca zasilającego i powrotnego
  • oferujemy wybór położenia króćca zasilającego i powrotnego
  • oferujemy wybór kształtu i umiejscowienia czopucha kotła np. kolano w lewo, na górę itd.

1. Wyjście czopucha z tyłu
na środku.

2. Wyjście czopucha z tyłu
(kolano w lewo).

3. Wyjście czopucha z tyłu
(kolano w prawo).

4. Wyjście czopucha
na górę.

5. Wyjście czopucha z tyłu
(kolano w tył).

6. Wyjście czopucha z góry
(kolano w lewo).

7. Wyjście czopucha z góry
(kolano w prawo).

Kształt czopucha

Kształt czopucha może być dobrany wg. oczekiwań klienta. Oferujemy kształt okrągły / kształt kwadratowy / kształt prostokątny.
